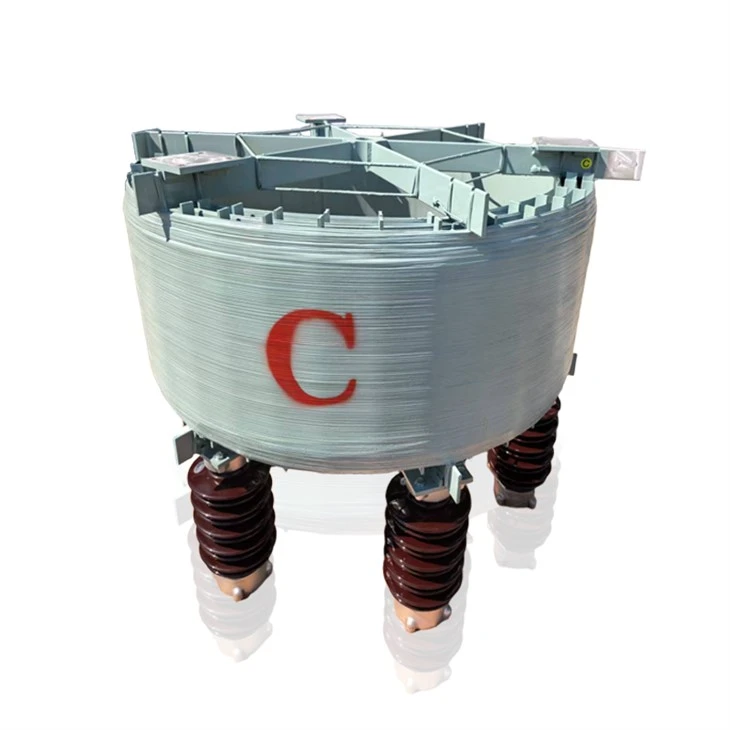

เครื่องปฏิกรณ์แกนอากาศ

หมวดหมู่พารามิเตอร์

ข้อมูลจำเพาะทางเทคนิค

หมายเหตุ

พารามิเตอร์ทางไฟฟ้า

- แรงดันไฟฟ้าที่กำหนด

สูงถึง 35kV

เลือกตามระดับแรงดันไฟฟ้าของระบบ

- จัดอันดับปัจจุบัน

10A~5000A (ปรับแต่งได้)

ต้องตรงกับกระแสโหลดจริง

- ตัวเหนี่ยวนำ (L)

0.1mH~100mH (พิกัดความเผื่อ ±5%)

ค่าคงที่ในช่วงเชิงเส้น ไม่มีความอิ่มตัว

- ช่วงความถี่

50/60Hz (กำลังไฟ) หรือ 1kHz~1MHz (HF)

ความถี่ไฟฟ้าสำหรับกริด ความถี่สูงสำหรับ RF/โทรคมนาคม

- อุณหภูมิที่เพิ่มขึ้น

น้อยกว่าหรือเท่ากับ 65K (ต่อ IEC 60076-6)

ทดสอบที่อุณหภูมิแวดล้อม 40 องศา

พารามิเตอร์ทางกล

- วัสดุม้วน

อลูมิเนียม/ทองแดง (ห่อหุ้มอีพ็อกซี่)

อะลูมิเนียมสำหรับน้ำหนักเบา ทองแดงเพื่อการนำไฟฟ้าที่ดีขึ้น

- วิธีการทำความเย็น

ธรรมชาติ (AN) / อากาศบังคับ (AF)

โมเดลความจุสูง-จำเป็นต้องบังคับการระบายความร้อน

- ระดับการป้องกัน

IP00~IP54 (ในร่ม/กลางแจ้ง)

รุ่นกลางแจ้งต้องมีการกันฝุ่น/น้ำ

- การวางแนวการติดตั้ง

แนวตั้ง/แนวนอน

หลีกเลี่ยงการสั่นพ้องทางกล

ตัวชี้วัดประสิทธิภาพ

- ความจุเกินพิกัด

กระแสไฟจัดอันดับ 2 ~ 3 × (ระยะเวลา 1 วินาที)

ทนทานต่อกระแสไฟกระชากลัดวงจร-

- ความเป็นเชิงเส้น

>99% (ภายในพิกัดกระแส)

ค่าเบี่ยงเบนการเหนี่ยวนำน้อยที่สุด

- การสูญเสีย

<0.3% of rated capacity (no core loss)

ต่ำกว่าเครื่องปฏิกรณ์แกนเหล็ก-อย่างเห็นได้ชัด

มาตรฐานและการรับรอง

IEC 60289 / IEEE C57.16

คณะกรรมการเทคนิคไฟฟ้าระหว่างประเทศและมาตรฐาน IEEE

สภาพแวดล้อม

-25 องศา ~+55 องศา (กลางแจ้ง: -40 องศา ~+70 องศา )
