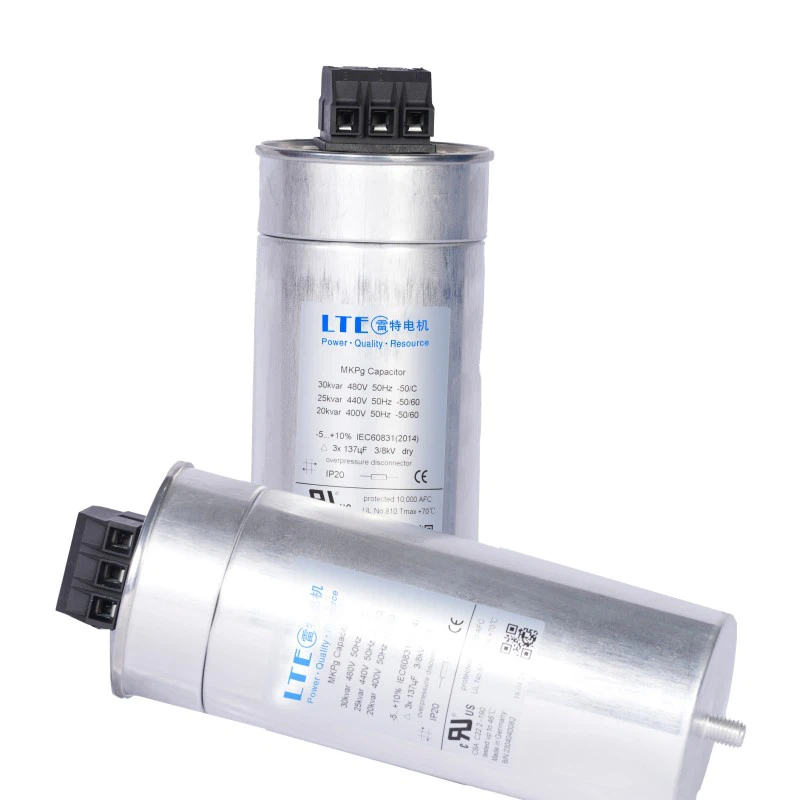

ตัวเก็บประจุป้องกันความปลอดภัยสำหรับตัวกรอง EMC
`จัดการกับการรบกวนในโหมดทั่วไป-
filter การกรองความเข้ากันได้ทางแม่เหล็กไฟฟ้า
การป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI)
`เพิ่มความสามารถในการป้องกัน-อุปกรณ์ป้องกันการรบกวน
ตัวเก็บประจุป้องกันความปลอดภัยสำหรับตัวกรอง EMC มีความสำคัญอย่างยิ่งในการกรอง EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า) การระงับการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และเพิ่มความสามารถในการป้องกัน-การรบกวนของอุปกรณ์ โดยจะแบ่งออกเป็นเอ็กซ์ ตัวเก็บประจุและตัวเก็บประจุแบบ Yซึ่งแต่ละฝ่ายมีบทบาทที่แตกต่างกันออกไป
ฟังก์ชั่นหลัก
เอ็กซ์ ตัวเก็บประจุ
ลดสัญญาณรบกวนในโหมดดิฟเฟอเรนเชียล (ระหว่างเส้น L และ N) ด้วยความจุที่มากขึ้น (0.1μF–10μF) ใช้ควบคู่ไปกับตัวเหนี่ยวนำเพื่อสร้างเครือข่ายการกรอง LC
Y ตัวเก็บประจุ
ลดสัญญาณรบกวนในโหมดทั่วไป (L/N ถึง PE กราวด์) ด้วยความจุไฟฟ้าน้อยกว่า (1nF–4.7nF) เพื่อจำกัดกระแสไฟรั่ว เชื่อมต่อแบบอนุกรมกับตัวเหนี่ยวนำโหมดทั่วไป และต้องไม่เปิดเพื่อป้องกันไฟฟ้าช็อต
การใช้งานที่สำคัญ
การสลับพาวเวอร์ซัพพลาย
ตัวเก็บประจุ X และ Y รวมกับตัวเหนี่ยวนำโหมดทั่วไป EMI อินพุตตัวกรอง
มอเตอร์ไดรฟ์
ระงับกระแสโหมดทั่วไปจากการสลับ IGBT
อุปกรณ์การแพทย์
ใช้ตัวเก็บประจุ Y2{0}} ที่มีความน่าเชื่อถือสูงพร้อมการควบคุมกระแสไฟรั่วอย่างเข้มงวด
ข้อควรพิจารณาในการออกแบบ
การคัดเลือก
เลือกตัวเก็บประจุที่มีพิกัดแรงดันไฟฟ้า ความจุไฟฟ้า และความต้านทานพัลส์ที่เหมาะสม (เช่น IEC 61000-4-5 สำหรับไฟกระชาก)
การรับรองความปลอดภัย
ตรวจสอบให้แน่ใจว่าเป็นไปตามมาตรฐาน (เช่น UL, VDE) และใช้ตัวเก็บประจุ X1/Y1 หรือ X2/Y2 ที่ได้รับการรับรอง
เค้าโครง
ลดความยาวตะกั่วให้เหลือน้อยที่สุดเพื่อลดการเหนี่ยวนำปรสิต และรับประกันการต่อสายดินที่เชื่อถือได้สำหรับตัวเก็บประจุ Y
ปัญหาทั่วไป
การรั่วไหลมากเกินไป
ลดความจุของตัวเก็บประจุ Y หรือใช้การออกแบบที่สมดุล
การกรองไม่เพียงพอ
ปรับค่าการเหนี่ยวนำตัวเหนี่ยวนำหรือความถี่เรโซแนนซ์ของตัวเก็บประจุให้เหมาะสม
ความเสี่ยงด้านความปลอดภัย
หลีกเลี่ยงการแทนที่ด้วยตัวเก็บประจุที่ไม่-ได้รับการรับรอง
บทสรุป
ตัวเก็บประจุป้องกันความปลอดภัยสำหรับตัวกรอง EMC เป็นสิ่งจำเป็นสำหรับการปฏิบัติตาม EMC ตัวเก็บประจุ X จัดการกับสัญญาณรบกวนในโหมดดิฟเฟอเรนเชียล ในขณะที่ตัวเก็บประจุ Y จัดการกับสัญญาณรบกวนในโหมดทั่วไป การเลือก การรับรอง และการจัดวางที่เหมาะสมช่วยให้มั่นใจในการกรองที่มีประสิทธิภาพและความปลอดภัยของอุปกรณ์

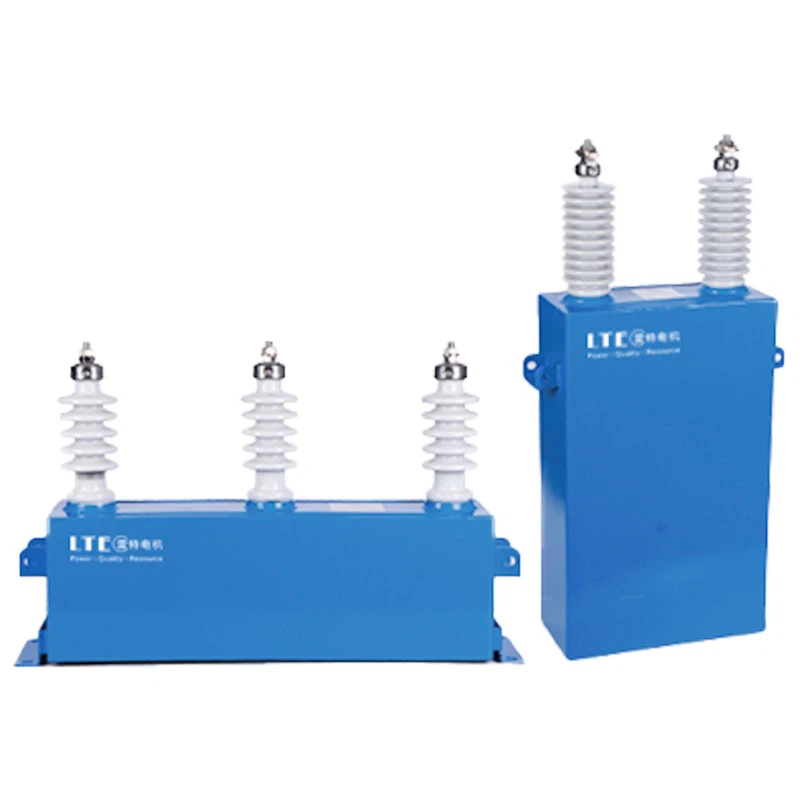

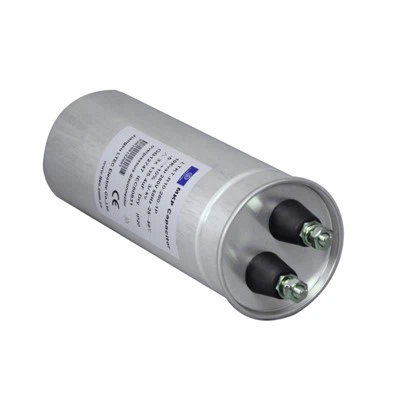

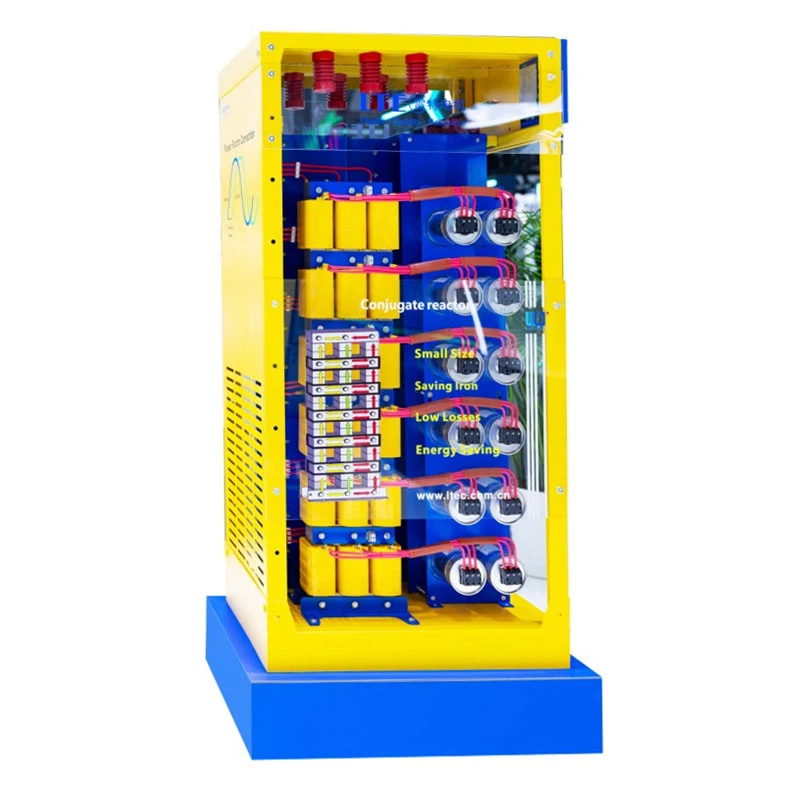

ป้ายกำกับยอดนิยม: ตัวเก็บประจุป้องกันความปลอดภัยสำหรับตัวกรอง emc ประเทศจีน ตัวเก็บประจุป้องกันความปลอดภัยสำหรับผู้ผลิตตัวกรอง emc ซัพพลายเออร์ โรงงาน, ตัวเก็บประจุแบบแห้ง, ตัวเก็บประจุพลังงาน, ตัวเก็บประจุที่เติมน้ำมัน, ตัวเก็บประจุตัวกรองสำหรับการรักษาฮาร์มอนิก, ตัวเก็บประจุที่เต็มไปด้วยไนโตรเจน, ตัวเก็บประจุตัวกรองสำหรับอุปกรณ์อุตสาหกรรม
