หม้อแปลงไฟฟ้าเป็นอุปกรณ์สำคัญในการรักษาแหล่งจ่ายไฟให้มีเสถียรภาพในด้านต่างๆ รวมถึงการผลิตทางอุตสาหกรรม การดูแลสุขภาพ ระบบไฟฟ้า การผลิต และการศึกษาระดับอุดมศึกษา พวกเขามีความรับผิดชอบที่สำคัญในการแปลงพลังงานไฟฟ้าแรงสูง-จากเครื่องกำเนิดไฟฟ้าให้เป็นระดับแรงดันไฟฟ้าที่เหมาะสมสำหรับอุปกรณ์และสิ่งอำนวยความสะดวก ซึ่งส่งผลโดยตรงต่อความปลอดภัยในการปฏิบัติงานของระบบและประสิทธิภาพการใช้พลังงาน
เพื่อตอบสนองความต้องการกำลังไฟฟ้าของโหลดที่แตกต่างกัน หม้อแปลงไฟฟ้าต้องมีความจุไฟฟ้าที่สอดคล้องกัน เช่น กำลังไฟพิกัด เมื่อเลือกหม้อแปลง บริษัทควรพิจารณาพารามิเตอร์ที่สำคัญ เช่น แรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ในการทำงาน และอุณหภูมิโดยรอบ เพื่อให้แน่ใจว่าอุปกรณ์ที่เลือกตรงกับเงื่อนไขการใช้งานจริง โพสต์นี้เน้นที่การจัดอันดับหม้อแปลงเป็นหลัก
1. หม้อแปลงไฟฟ้าคืออะไร?
2. คะแนนหม้อแปลงคืออะไร?
3. หม้อแปลงได้รับการจัดอันดับอย่างไร?
4. kVA หมายถึงอะไร?
5. จะกำหนดขนาด kVA ได้อย่างไร?
6. หม้อแปลงไฟฟ้ามีขนาดและพิกัดอย่างไร?
7. เหตุใดจึงต้องมีพิกัดหม้อแปลงเป็น kVA
8. สิ่งที่ส่งผลต่อขนาดและการให้คะแนนของหม้อแปลงไฟฟ้า?
9. ปัจจัยขนาดหม้อแปลงคืออะไร?
10. ขนาดของหม้อแปลงมาตรฐานมีอะไรบ้าง?
11. MVA คืออะไร?
12. วิธีแปลง kVA เป็น MVA
13. วิธีคำนวณ MVA
14. จะตรวจสอบแรงดันโหลดได้อย่างไร?
15. จะตรวจสอบแรงดันไฟฟ้าทุติยภูมิได้อย่างไร?
16. จะตรวจสอบแรงดันไฟฟ้าหลักได้อย่างไร?
17. เหตุใดพิกัดของหม้อแปลงจึงมีหน่วยเป็น kVA
18. เหตุใดพิกัดของหม้อแปลงจึงมีหน่วยเป็น kVA แทนที่จะเป็น kW
19. อะไรคือความแตกต่างระหว่าง kVA และ kV?
20. อะไรคือข้อผิดพลาดทั่วไปเมื่อปรับขนาดหม้อแปลงและจะหลีกเลี่ยงได้อย่างไร?
21. คุณต้องการหม้อแปลงขนาดใด?
22. จะเลือกขนาดหม้อแปลงให้เหมาะสมได้อย่างไร?
Transformer คืออะไร-ที่มา: LTEC
หม้อแปลงไฟฟ้าเป็นอุปกรณ์สำคัญในระบบไฟฟ้าที่ช่วยให้ส่งและจ่ายพลังงานไฟฟ้าได้อย่างมีประสิทธิภาพ หน้าที่หลักของพวกเขาคือการเปลี่ยนแรงดันไฟฟ้ากระแสสลับ (AC) ทำงานบนหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าและโดยทั่วไปจะประกอบด้วยขดลวดปฐมภูมิและทุติยภูมิ
เมื่อไฟฟ้ากระแสสลับผ่านขดลวดปฐมภูมิ มันจะสร้างสนามแม่เหล็กที่เปลี่ยนแปลงในแกนเหล็ก สนามแม่เหล็กนี้จะเหนี่ยวนำแรงดันไฟฟ้าในขดลวดทุติยภูมิ ทำให้เกิดระดับแรงดันไฟฟ้าที่แตกต่างกัน และรักษาความถี่ของกำลังให้คงที่โดยการปรับแรงดันไฟฟ้าตามต้องการ
ทำความเข้าใจเกี่ยวกับพิกัดความจุ: ทำไมต้องเป็น kVA
การทำความเข้าใจพิกัดความจุ-ที่มาจาก: eshop
"พิกัดความจุ" หรือ "พิกัดกำลัง" ของหม้อแปลงไฟฟ้าเป็นพารามิเตอร์ที่สำคัญที่สุด โดยทั่วไปจะวัดเป็นกิโลโวลต์-แอมแปร์ (kVA) สิ่งนี้ไม่ได้เป็นไปตามอำเภอใจ เป็นเพราะการสูญเสียพลังงานของหม้อแปลงส่วนใหญ่ประกอบด้วยการสูญเสียทองแดงและการสูญเสียธาตุเหล็ก
kVA (กำลังไฟฟ้าปรากฏ) สะท้อนถึงความสามารถของหม้อแปลงในการทนต่อโหลดกระแสและแรงดันไฟฟ้าทั้งหมดอย่างครอบคลุม โดยจะกำหนดกำลังสูงสุดที่อุปกรณ์สามารถส่งได้อย่างปลอดภัยและเสถียรโดยตรงโดยไม่เกิดความร้อนสูงเกินไป ดังนั้น การใช้ kVA เพื่อระบุความจุจึงเป็นมาตรฐานการวัดที่เป็นหนึ่งเดียวและปลอดภัยสำหรับผู้ใช้ทุกคน
การเลือกที่เหมาะสม: กุญแจสำคัญในการหลีกเลี่ยงความเสียหายของอุปกรณ์

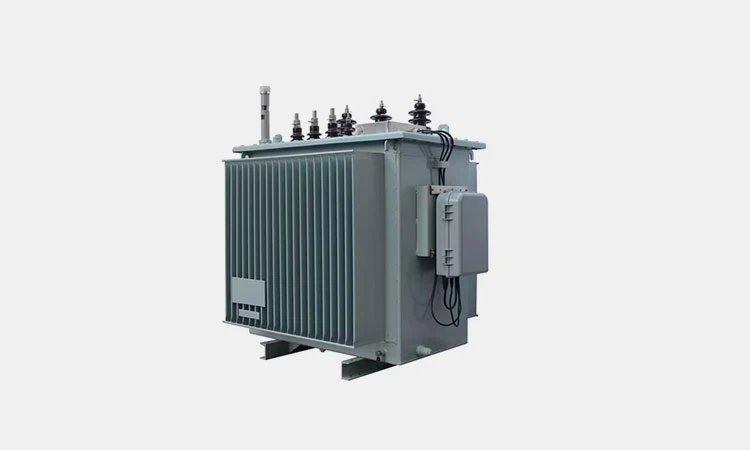

การเลือกที่เหมาะสม: กุญแจสำคัญในการหลีกเลี่ยงความเสียหายของอุปกรณ์-ที่มา: taili
ในโรงงานอุตสาหกรรมและเชิงพาณิชย์ การจับคู่ความจุของหม้อแปลงที่เหมาะสมกับระบบไฟฟ้าถือเป็นสิ่งสำคัญ หากความจุของหม้อแปลงน้อยเกินไป จะไม่สามารถรับโหลดเต็มได้ ทำให้เกิดการโอเวอร์โหลดและทำงานผิดปกติได้ง่าย และอาจถึงขั้นทำให้อุปกรณ์ดาวน์สตรีมอันมีค่าเสียหายได้ ในทางกลับกัน หม้อแปลงขนาดใหญ่จะส่งผลให้การลงทุนเริ่มแรกสูญเปล่าและประสิทธิภาพการทำงานต่ำ
การให้คะแนนของหม้อแปลงคือชุดของพารามิเตอร์หลักที่กำหนดความสามารถในการทำงานของหม้อแปลงและขอบเขตความปลอดภัยของ ซึ่งมีความสำคัญอย่างยิ่งต่อการรับประกันการทำงานที่เสถียรและมีประสิทธิภาพของระบบไฟฟ้า ไม่ใช่ตัวบ่งชี้เพียงตัวเดียว แต่เป็นระบบที่ครอบคลุมข้อกำหนดทางไฟฟ้าหลายรายการ โดยเน้นไปที่ความจุไฟฟ้า ระดับแรงดันไฟฟ้า และความสามารถในการรับโหลด-เป็นหลัก
การให้คะแนนของหม้อแปลงส่วนใหญ่ประกอบด้วยข้อกำหนดพื้นฐานสามประการ แต่สำคัญ:
เรตติ้งของ Transformer คืออะไร-ที่มาจาก: electrical4u
แรงดันไฟฟ้าอินพุต/เอาต์พุต: หมายถึงแรงดันไฟฟ้าต้นทางที่ขดลวดปฐมภูมิของหม้อแปลงสามารถทนได้ และแรงดันไฟฟ้าเป้าหมายเอาท์พุตโดยขดลวดทุติยภูมิภายใต้สภาวะไม่มี-โหลด พารามิเตอร์ทั้งสองนี้กำหนดฟังก์ชันการแปลงแรงดันไฟฟ้าของหม้อแปลงและเป็นพื้นฐานหลักสำหรับการจับคู่ข้อกำหนดของกริดและอุปกรณ์ระหว่างการเลือก
กำลังไฟพิกัด: นี่คือตัวบ่งชี้ที่สำคัญที่สุดในระบบพิกัด โดยทั่วไปจะวัดเป็นกิโลโวลต์-แอมแปร์ (kVA) โดยจะระบุกำลังไฟฟ้าปรากฏสูงสุดที่หม้อแปลงสามารถส่งได้อย่างต่อเนื่องและปลอดภัยภายใต้สภาวะการทำงานเฉพาะ (เช่น ภายในขีดจำกัดอุณหภูมิที่เพิ่มขึ้นที่ระบุ) ซึ่งสะท้อนถึงขีดจำกัดบนของโหลด-ความสามารถในการรับน้ำหนักได้โดยตรง
เหตุใดกำลังไฟพิกัด kVA แทนที่จะเป็น kW
เหตุใดจึงกำหนดกำลังไฟฟ้า kVA แทนที่จะเป็นกิโลวัตต์-ที่มาจาก: เทคโนโลยีไฟฟ้า
kVA ย่อมาจาก "พลังงานที่ปรากฏ" ซึ่งรวมถึง "พลังงานที่ใช้งานอยู่" ที่ใช้งานจริงและ "พลังงานปฏิกิริยา" ที่จำเป็นในการรักษาสนามแม่เหล็กไฟฟ้า หม้อแปลงไฟฟ้ามีหน้าที่รับผิดชอบในการจ่ายกำลังทั้งหมด (กำลังปรากฏ) ให้กับโหลด และกระแสแม่เหล็กและส่วนประกอบอื่น ๆ ของตัวมันเองยังสร้างการสูญเสียอีกด้วย
ดังนั้น การใช้ kVA เป็นหน่วยพิกัดจะวัดความสามารถในการรับน้ำหนักโดยรวม-ของส่วนประกอบทั้งหมดอย่างครอบคลุม รวมถึงแกนหม้อแปลงและขดลวด ทำให้เกิดเกณฑ์มาตรฐานที่เป็นหนึ่งเดียวสำหรับการทำงานที่ปลอดภัย การใช้ kW ในทางที่ผิดในการเลือกหม้อแปลงสามารถนำไปสู่การโอเวอร์โหลด ความร้อนสูงเกินไป หรือแม้กระทั่งความเสียหายเนื่องจากการละเลยส่วนประกอบกำลังไฟฟ้ารีแอกทีฟ
หม้อแปลงไม่ได้กำหนดค่าพิกัดตามอำเภอใจ การกำหนดขีดความสามารถนั้นเป็นกระบวนการตัดสินใจที่เป็นระบบ-ตามสถานการณ์การใช้งานจริง กระบวนการนี้เริ่มต้นด้วยการประเมินองค์ประกอบหลักต่อไปนี้อย่างครอบคลุม:
การวิเคราะห์ความต้องการโหลด
การวิเคราะห์ความต้องการโหลด-ที่มาจาก: electrical4u
จำเป็นต้องคำนวณการใช้พลังงานรวมของอุปกรณ์ทั้งหมดที่ขับเคลื่อนโดยหม้อแปลง และควรพิจารณาความต้องการในการขยายในอนาคต
การจับคู่แรงดันไฟฟ้าของระบบ
การจับคู่แรงดันไฟฟ้าของระบบ-ที่มา: อุปกรณ์อิเล็กทรอนิกส์
ต้องกำหนดระดับแรงดันไฟฟ้าอินพุต (หลัก) และเอาต์พุต (รอง) อย่างชัดเจนเพื่อให้แน่ใจว่ามีการเชื่อมต่อที่ราบรื่นระหว่างหม้อแปลงและโครงข่ายไฟฟ้าและอุปกรณ์ที่ใช้งาน
การพิจารณาปัจจัยด้านกำลัง
การพิจารณาปัจจัยด้านกำลัง-ที่มา: วิกิมีเดีย
ตัวประกอบกำลังของระบบส่งผลโดยตรงต่อกำลังการผลิตเอาต์พุตที่มีประสิทธิผลของหม้อแปลง ค่าตัวประกอบกำลังที่ต่ำกว่าหมายความว่าจำเป็นต้องใช้หม้อแปลงความจุ kVA ที่สูงขึ้นเพื่อให้งานจริงเท่ากัน (kW)
ประสิทธิภาพการดำเนินงานและการสูญเสีย
ในขณะที่ตอบสนองความต้องการโหลด ควรเลือกหม้อแปลงที่มีประสิทธิภาพการทำงานสูงสุดภายใต้โหลดการทำงานทั่วไป เพื่อให้เกิดการประหยัดพลังงานและต้นทุนการดำเนินงานที่เหมาะสมที่สุด
ความจุเกินที่จำเป็น
ความจุเกินพิกัดที่จำเป็น-มาจาก: เย็บ-eurodrive
จำเป็นต้องคาดการณ์ความเป็นไปได้ของ-โหลดสูงสุดในระยะสั้นหรือโหลดแบบหุนหันพลันแล่น (เช่น การสตาร์ทมอเตอร์ขนาดใหญ่) ในระบบ และสงวนระยะขอบโอเวอร์โหลดที่เหมาะสมสำหรับหม้อแปลงไฟฟ้า
kVA หมายถึงอะไร-ที่มาจาก: allpowersolution
kVA (กิโลโวลต์-แอมแปร์) เป็นหน่วยมาตรฐานสำหรับการวัด "พลังงานที่ปรากฏ" ในระบบไฟฟ้า ค่านี้ได้มาจากการคูณแรงดันไฟฟ้า (กิโลโวลต์, กิโลโวลต์) และกระแส (แอมแปร์, A) ในวงจร โดยแสดงถึงโหลดไฟฟ้าทั้งหมดที่จำเป็นในการรักษาการทำงานของอุปกรณ์ รวมถึงงานที่ทำจริงและพลังงานที่สะสมไว้
การกำหนดความจุ kVA ของหม้อแปลงที่เหมาะสมถือเป็นสิ่งสำคัญอย่างยิ่งในการรับประกันการทำงานที่เสถียรของระบบไฟฟ้า
kVA (กิโลโวลต์-แอมแปร์) แสดงถึงกำลังไฟฟ้าปรากฏ และการคำนวณจะขึ้นอยู่กับแรงดัน (V) และกระแส (A) ของระบบ สำหรับหม้อแปลงไฟฟ้าขนาดเล็ก โดยทั่วไปจะใช้หน่วย VA (โวลต์-แอมแปร์) 1 kVA เท่ากับ 1,000 VA
วิธีการคำนวณหลัก
วิธีการคำนวณหลัก-ที่มาจาก: googleusercontent
แกนหลักของการคำนวณ kVA คือการได้รับค่าแรงดันและกระแสของระบบ ซึ่งโดยปกติจะพบได้ในแผนผังไฟฟ้า สูตรเฉพาะจะแตกต่างกันไปขึ้นอยู่กับประเภทของระบบจ่ายไฟ:
- การคำนวณระบบเฟสเดียว-
ในวงจรเฟสเดียว- การคำนวณค่อนข้างตรงไปตรงมา คูณแรงดันไฟฟ้าใช้งาน (V) ด้วยกระแสโหลด (A) แล้วหารด้วย 1,000 เพื่อให้ได้ค่า kVA
สูตร: kVA=(V *A) / 1000
- การคำนวณระบบสามเฟส
การคำนวณระบบสามเฟส-จำเป็นต้องเพิ่มค่าคงที่ 1.732 (√3) เพื่อปรับสมดุลผลกระทบของความแตกต่างของเฟสสาม-
สูตร: kVA=(V *A *1.732) / 1000
ข้อพิจารณาที่สำคัญและคดีพิเศษ
การคำนวณพื้นฐานเพียงอย่างเดียวไม่เพียงพอ ต้องพิจารณาปัจจัยเชิงปฏิบัติต่อไปนี้เพื่อกำหนดความสามารถขั้นสุดท้าย:
- เริ่มช็อก
อุปกรณ์เช่นมอเตอร์สร้างกระแสทันทีเกินค่าที่กำหนดในระหว่างการสตาร์ท ดังนั้นจึงต้องระบุปัจจัยเริ่มต้น (ปกติคือ 1.25 หรือ 125%) คูณค่า kVA ที่คำนวณด้วยปัจจัยนี้เพื่อให้ความจุบัฟเฟอร์เพียงพอสำหรับหม้อแปลง
- ประเภทโหลด
อุปกรณ์ประเภทต่างๆ (เช่น อุปกรณ์สร้างภาพทางการแพทย์ มอเตอร์ขนาดใหญ่) มีข้อกำหนดด้านแหล่งจ่ายไฟที่แตกต่างกันอย่างมาก สำหรับโหลดพิเศษ ขอแนะนำให้ปรึกษาผู้จำหน่ายหม้อแปลงไฟฟ้ามืออาชีพ
- ตัวประกอบกำลังและการแปลงหน่วย
หากทราบกำลังไฟฟ้าโหลด (kW) จะต้องแปลงเป็น kVA โดยใช้ตัวประกอบกำลัง (PF โดยปกติจะถือว่าเท่ากับ 0.8)
สูตรการแปลง: kVA=kW / PF
ตัวอย่างเช่น อุปกรณ์ขนาด 7.5 kW ต้องการความจุหม้อแปลงประมาณ 9.375 kVA
กลยุทธ์การคัดเลือกและเครื่องมือการปฏิบัติ
- การปัดเศษขึ้น
ค่า kVA ที่คำนวณได้มักจะไม่ใช่ความจุของหม้อแปลงมาตรฐาน เมื่อเลือกหม้อแปลง ควรปฏิบัติตามหลักการ "ปัดเศษ" โดยเลือกรุ่นมาตรฐานที่มีพิกัดความจุมากกว่าค่าที่คำนวณได้เล็กน้อย (เช่น 10 kVA, 15 kVA เป็นต้น) เพื่อหลีกเลี่ยงไม่ให้หม้อแปลงทำงานที่โหลดเต็มเป็นระยะเวลานาน
- การคำนวณแอมแปร์ย้อนกลับ
หากทราบความจุและแรงดันไฟฟ้า kVA ของหม้อแปลง กระแสไฟเอาท์พุตที่ปลอดภัยสูงสุดของหม้อแปลงยังสามารถคำนวณแบบย้อนกลับเพื่อตรวจสอบว่าเป็นไปตามข้อกำหนดโหลดหรือไม่
การเลือกและพิกัดของหม้อแปลงเป็นกระบวนการตัดสินใจที่เป็นระบบ-โดยอิงตามความต้องการที่แท้จริงของระบบไฟฟ้า โดยอาศัยมิติหลักต่อไปนี้เป็นหลัก:
เกณฑ์การคัดเลือกที่สำคัญ
- การวิเคราะห์ความต้องการโหลด
การวิเคราะห์ความต้องการโหลด-ที่มา: Energysentry
ภารกิจหลักคือการคำนวณกำลังรวมของอุปกรณ์ไฟฟ้าทั้งหมดอย่างแม่นยำ และคาดการณ์ความต้องการในการขยายในอนาคตที่อาจเกิดขึ้น เพื่อให้มั่นใจว่าความจุของหม้อแปลงสามารถตอบสนอง-ข้อกำหนดการปฏิบัติงานในระยะยาว
- การจับคู่แรงดันไฟฟ้าของระบบ
จำเป็นอย่างยิ่งที่จะต้องตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าที่กำหนดของด้านหลักและรองของหม้อแปลงนั้นเข้ากันได้อย่างสมบูรณ์กับระดับแรงดันไฟฟ้าของโครงข่ายไฟฟ้าและอุปกรณ์รับ
- การพิจารณาตัวประกอบกำลัง
ค่าตัวประกอบกำลังของระบบที่ต่ำกว่าจะทำให้กระแสรวมเพิ่มขึ้น ดังนั้นสำหรับกำลังไฟฟ้าที่ใช้งานเท่ากัน จำเป็นต้องเลือกหม้อแปลงไฟฟ้าที่มีความจุ kVA มากกว่า
- ประสิทธิภาพและความจุเกินพิกัด
ประสิทธิภาพและความจุเกินพิกัด-ที่มาจาก: researchgate
หม้อแปลงประสิทธิภาพสูง-ช่วยลดการสูญเสียจากการดำเนินงานแต่มีราคาแพงกว่า ในเวลาเดียวกัน หม้อแปลงไฟฟ้าจะต้องสามารถทนต่อโหลดสูงสุดในระยะสั้น-ได้ และการออกแบบโอเวอร์โหลดจะต้องเป็นไปตามข้อกำหนดของโหลดแบบหุนหันพลันแล่นที่อาจเกิดขึ้นในระบบ
- การกำหนดเรตติ้ง
หลังจากพิจารณาปัจจัยข้างต้นแล้ว ในที่สุดก็จะกำหนดพิกัดความจุมาตรฐาน kVA (กิโลโวลต์-แอมแปร์) ค่านี้บ่งชี้ถึงกำลังไฟฟ้าปรากฏสูงสุดที่หม้อแปลงไฟฟ้าสามารถรับได้ระหว่างการทำงานต่อเนื่อง โดยไม่เกินขีดจำกัดที่อนุญาตของวัสดุฉนวน
กล่าวโดยย่อ kVA ที่ได้รับการจัดอันดับคือขอบเขตพลังงานสำหรับการทำงานอย่างปลอดภัยของหม้อแปลงไฟฟ้า และเป็นตัวแทนเชิงปริมาณของข้อกำหนดโหลดและมาตรฐานการผลิตอุปกรณ์
หม้อแปลงไฟฟ้าเป็นอุปกรณ์หลักในระบบไฟฟ้า และวิธีการให้คะแนนความจุจะขึ้นอยู่กับหลักการทางวิศวกรรมที่ลึกซึ้ง
ต่างจากหน่วย "กิโลวัตต์" ที่ใช้กันทั่วไปในการวัดงานจริงที่ทำเสร็จแล้ว หม้อแปลงจะใช้ "กิโลโวลต์-แอมแปร์" (kVA) เป็นหน่วยพิกัดอย่างสม่ำเสมอ
สาเหตุหลักมีดังนี้:
เหตุผลหลัก: พิกัดความจุต้องไม่ขึ้นอยู่กับคุณลักษณะโหลด
เหตุผลหลัก-ที่มาจาก: electrical4u
ในฐานะที่เป็นอุปกรณ์ส่งพลังงาน หม้อแปลงไฟฟ้าจะต้องสามารถรองรับโหลดไฟฟ้าดาวน์สตรีมประเภทต่างๆ ได้ โหลดเหล่านี้อาจมีปัจจัยด้านพลังงานที่แตกต่างกันอย่างมาก บางตัวเป็นแบบต้านทาน บางตัวเป็นแบบอุปนัย หรือแบบคาปาซิทีฟ
"กิโลกรัม" แสดงถึงกำลังไฟฟ้าที่ใช้งานจริงที่เกิดขึ้นจริงเท่านั้น โดยไม่สามารถสะท้อนพลังงานปฏิกิริยาที่ใช้ในการสร้างสนามแม่เหล็กได้
หากได้รับการจัดอันดับเป็นกิโลวัตต์ หม้อแปลงอาจจัดการกับโหลดตัวประกอบกำลังสูงได้อย่างง่ายดาย แต่เมื่อเชื่อมต่อกับโหลดตัวประกอบกำลังต่ำ หม้อแปลงอาจโอเวอร์โหลดเนื่องจากกระแสรวมที่เพิ่มขึ้น ในทางกลับกัน kVA (กำลังไฟฟ้าปรากฏ) ครอบคลุมส่วนประกอบทั้งแบบแอคทีฟและรีแอกทีฟโดยสมบูรณ์ ให้เกณฑ์มาตรฐานกำลังการผลิตที่เป็นหนึ่งเดียวและปลอดภัยสำหรับสภาวะโหลดที่เป็นไปได้ทั้งหมด ทำให้มั่นใจได้ถึงความคล่องตัวและความน่าเชื่อถือของการใช้งานหม้อแปลง
กลไกภายใน: การสูญเสียถูกกำหนดโดยแรงดันและกระแส และไม่ขึ้นอยู่กับตัวประกอบกำลัง
กลไกภายใน-ที่มา: vietnamtransformer
หม้อแปลงส่วนใหญ่สร้างการสูญเสียสองประเภทระหว่างการทำงาน: การสูญเสียเหล็ก (เกี่ยวข้องกับแกนแม่เหล็ก กำหนดโดยแรงดันไฟฟ้า) และการสูญเสียทองแดง (เกี่ยวข้องกับขดลวด ซึ่งกำหนดโดยกระแส) การสูญเสียทั้งสองประเภทนี้จะถูกแปลงรวมกันเป็นความร้อน โดยกำหนดขีดจำกัดอุณหภูมิที่เพิ่มขึ้นของหม้อแปลง
ประเด็นสำคัญคือขนาดของการสูญเสียภายในเหล่านี้ขึ้นอยู่กับแรงดันไฟฟ้าข้ามขั้วและกระแสที่ไหลผ่านเท่านั้น และไม่มีความสัมพันธ์โดยตรงกับตัวประกอบกำลังของโหลด (เช่น มุมเฟสระหว่างแรงดันและกระแส) kVA เป็นผลคูณของแรงดันและกระแสอย่างแม่นยำ
ดังนั้น การใช้เพื่อสอบเทียบกำลังการผลิตสามารถสะท้อนขีดจำกัดความร้อนของหม้อแปลงได้โดยตรงและแม่นยำ จึงเป็นการกำหนดขอบเขตการทำงานที่ปลอดภัยสูงสุด
แนวทางปฏิบัติในการคัดเลือก: วิธีการเลือกตาม kVA
แนวทางปฏิบัติในการคัดเลือก: วิธีการเลือกตาม kVA-ที่มา: ikrorwxhipomlp5m
หลังจากทำความเข้าใจหลักการแล้ว ในการเลือกจริง ผู้ใช้จำเป็นต้องกำหนดค่า kVA ของหม้อแปลงไฟฟ้าตามความต้องการพลังงานรวมที่ปรากฏของระบบของตน
การคำนวณพื้นฐาน: สำหรับระบบสาม- เฟส kVA ที่ต้องการ (แรงดันโหลด V * กระแสโหลด A *1.732) / 1000
การปัดเศษขึ้น: ค่า kVA ที่คำนวณได้มักจะไม่ใช่ข้อกำหนดมาตรฐาน ควรเลือกหม้อแปลงมาตรฐานที่มีความจุพิกัดมากกว่าค่าที่คำนวณได้เล็กน้อย เพื่อสำรองขอบเขตความปลอดภัยสำหรับการเติบโตของโหลดในอนาคต
การกำหนดขนาดและพิกัดของหม้อแปลงขึ้นอยู่กับผลการทำงานร่วมกันของพารามิเตอร์หลักต่อไปนี้เป็นหลัก:
ความจุไฟฟ้า (kVA/MVA)
ความจุไฟฟ้า (kVA/MVA)-ที่มาจาก: scotech-ระบบไฟฟ้า
นี่คือปัจจัยหลักที่กำหนดขนาดทางกายภาพของหม้อแปลงไฟฟ้า ยิ่งมีกำลังที่ชัดเจนในการส่งมากเท่าใด พื้นที่หน้าตัดของแกนกลาง-และข้อกำหนดเฉพาะของตัวนำขดลวดก็จะยิ่งใหญ่ขึ้น ซึ่งส่งผลให้ขนาดและน้ำหนักของอุปกรณ์เพิ่มขึ้นโดยตรง
แรงดันและความเข้มกระแส
ระดับแรงดันไฟฟ้าในการทำงานจะกำหนดข้อกำหนดการออกแบบของระบบฉนวน แรงดันไฟฟ้าที่สูงขึ้นจะเพิ่มระยะห่างของฉนวนและความซับซ้อนของโครงสร้าง ในขณะเดียวกัน กระแสไฟที่กำหนดจะส่งผลโดยตรงต่อพื้นที่หน้าตัด-ของตัวนำขดลวดและการกำหนดค่าของระบบทำความเย็น
ข้อกำหนดด้านสภาพแวดล้อมการทำงานและประสิทธิภาพ
ความถี่ในการทำงาน (เช่น 50Hz/60Hz) ส่งผลต่อการเลือกวัสดุแกนกลางและการออกแบบวงจรแม่เหล็ก นอกจากนี้ ขีดจำกัดอุณหภูมิที่เพิ่มขึ้นของหม้อแปลงและข้อกำหนดการกระจายความร้อนจะจำกัดความหนาแน่นของพลังงานโดยตรง-สำหรับความจุเดียวกัน หม้อแปลงที่มีข้อกำหนดการกระจายความร้อนสูงกว่ามักต้องการพื้นที่ผิวที่ใหญ่ขึ้นหรือการออกแบบการระบายความร้อนที่แข็งแกร่งกว่า
พารามิเตอร์เหล่านี้รวมกันเป็นขอบเขตทางเทคนิคที่สมบูรณ์ ซึ่งในท้ายที่สุดจะกำหนดขนาดทางกายภาพของหม้อแปลงและพิกัดต่างๆ ที่ระบุไว้บนแผ่นป้าย
ปัจจัยการกำหนดขนาดหม้อแปลงคืออะไร-แหล่งที่มา: metapowersolutions
เมื่อเลือกหม้อแปลงสำหรับระบบไฟฟ้า ปัจจัยหลักต่อไปนี้จะต้องได้รับการประเมินอย่างครอบคลุมเพื่อให้แน่ใจว่ามีการทำงานที่ปลอดภัย มีประสิทธิภาพ และ{0}}ในระยะยาว:
ลักษณะโหลด
ลักษณะการโหลด-ที่มาจาก: dalroad
คำนวณความสามารถในการรับน้ำหนักทั้งหมดในปัจจุบันอย่างแม่นยำ และประเมินความจำเป็นในการขยายในอนาคต เพื่อสำรองอัตรากำลังไฟฟ้าที่เหมาะสมสำหรับหม้อแปลงไฟฟ้า
พารามิเตอร์ของระบบ
ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้า ความถี่ และพารามิเตอร์อื่นๆ ที่กำหนดของหม้อแปลงนั้นสอดคล้องกับโครงข่ายไฟฟ้าและอุปกรณ์ที่ใช้ไฟฟ้าอย่างครบถ้วน
สภาพแวดล้อมในการทำงาน
ประเมินสภาวะการระบายอากาศและอุณหภูมิโดยรอบของตำแหน่งการติดตั้ง เนื่องจากปัจจัยเหล่านี้ส่งผลโดยตรงต่อความสามารถในการกระจายความร้อนของหม้อแปลงและเอาต์พุตที่กำหนด
ประเภทโหลด
วิเคราะห์ว่าโหลดทำงานอย่างต่อเนื่องและเสถียรหรือเกิดไฟกระชากเป็นระยะๆ เนื่องจากจะเป็นตัวกำหนดความจุเกินที่ต้องการของหม้อแปลง
ขนาดของหม้อแปลงมาตรฐานคืออะไร-แหล่งที่มา: elscotransformers
เพื่อลดความซับซ้อนของกระบวนการคัดเลือกและรับประกันความเข้ากันได้ของอุปกรณ์ อุตสาหกรรมหม้อแปลงไฟฟ้าจึงได้พัฒนาซีรีย์กำลังการผลิตที่ได้มาตรฐาน ระดับ kVA ที่กำหนดไว้ล่วงหน้าเหล่านี้ (เช่น 3, 6, 9, 15, 30, 37.5, 45, 75, 112.5, 150, 225, 300, 500, 750, 1000 เป็นต้น) ครอบคลุมการใช้งานที่หลากหลายตั้งแต่เชิงพาณิชย์ขนาดเล็กไปจนถึงอุตสาหกรรมหนัก
กระบวนการเลือกเป็นไปตามหลักการ "ปัดเศษ": เมื่อข้อกำหนดที่คำนวณได้อยู่ระหว่างความจุมาตรฐานสองรายการ ควรเลือกรุ่นมาตรฐานที่ใกล้เคียงที่สุดและมากกว่าค่าทางทฤษฎี
ตัวอย่างเช่น โหลด 52.5kVA ต้องใช้หม้อแปลงขนาด 75kVA วิธีการเลือกนี้ช่วยให้มั่นใจได้ถึงการทำงานของโหลดอย่างปลอดภัย ขณะเดียวกันก็รักษาความสามารถในการใช้งานของอุปกรณ์ได้ทันทีและความสามารถในการเปลี่ยนระบบได้ สำหรับความต้องการพิเศษสุดขีดและเกินช่วงมาตรฐาน ก็สามารถค้นหาโซลูชันที่ปรับแต่งเองได้

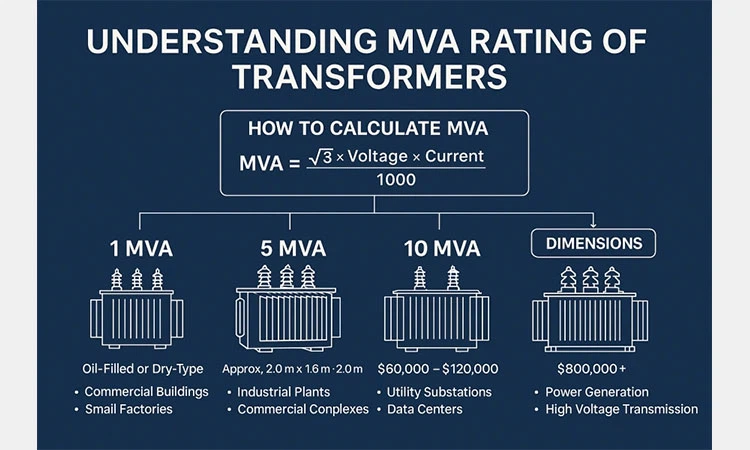

MVA คืออะไร-ที่มาจาก: evernewtransformer
MVA เป็นหน่วยวัดความจุของระบบไฟฟ้า 1 MVA เท่ากับ 1,000 kVA เช่นเดียวกับ kVA MVA แสดงถึงกำลังไฟฟ้าที่ชัดเจน ซึ่งเป็นผลคูณของแรงดันและกระแสของระบบ
หน่วยนี้ใช้เพื่อระบุความจุไฟฟ้าของอุปกรณ์ไฟฟ้าขนาดใหญ่เป็นหลัก เมื่อค่าพิกัดของอุปกรณ์ เช่น หม้อแปลงและเครื่องกำเนิดไฟฟ้า เกินช่วง kVA โดยทั่วไปจะใช้ MVA เป็นหน่วยการวัด และมักพบในโรงไฟฟ้า ระบบส่งและจำหน่าย และโครงการอุตสาหกรรมขนาดใหญ่
วิธีแปลง kVA เป็น MVA-ที่มาจาก: เทคโนโลยีไฟฟ้า
การแปลงระหว่าง kVA (กิโลโวลต์-แอมแปร์) และ MVA (เมกะโวลต์-แอมแปร์) ขึ้นอยู่กับระบบที่ใช้หน่วย-: 1 MVA=1,000 kVA
ดังนั้น หากต้องการแปลง kVA เป็น MVA เพียงหารค่า kVA ด้วย 1,000 ตัวอย่างเช่น 3,750 kVA เทียบเท่ากับ 3.75 MVA ในการใช้งานจริง ผลลัพธ์สามารถปัดเศษเป็นตัวเลขที่ใกล้ที่สุดเพื่อให้แน่ใจว่ามีความแม่นยำที่ต้องการ
วิธีคำนวณ MVA{0}} ที่มาจาก: วัสดุที่คัดสรร
ในการคำนวณความจุ MVA (เมกะโวลต์-แอมแปร์) ของหม้อแปลงสาม- ขั้นแรกให้ใช้สูตร kVA: คูณแรงดันไฟฟ้าในสาย (V) และกระแสในสาย (A) ด้วยสัมประสิทธิ์ 1.732 จากนั้นหารด้วย 1,000 เพื่อให้ได้ค่า kVA จากนั้นหารผลลัพธ์ด้วย 1,000 เพื่อแปลงเป็น MVA
ตัวอย่างเช่น หากความจุที่คำนวณได้ของหม้อแปลงไฟฟ้าคือ 12.99 kVA ความจุ MVA ของมันจะเท่ากับ 0.01299 MVA ในการใช้งานจริง เมื่อค่าความจุน้อย โดยปกติแล้ว kVA จะยังคงใช้เป็นหน่วยพิกัดเพื่อความสะดวกในการแสดงออก
วิธีตรวจสอบแรงดันไฟฟ้าโหลด-ที่มาจาก: googleusercontent
การกำหนดแรงดันไฟฟ้าโหลดเป็นขั้นตอนพื้นฐานในการเลือกหม้อแปลงและการออกแบบวงจร โดยส่วนใหญ่ทำได้โดยผ่านสองวิธี:
ปรึกษาเอกสารการออกแบบโดยตรง
วิธีที่ตรงที่สุดคือการตรวจสอบแผนผังระบบไฟฟ้าหรือป้ายชื่ออุปกรณ์ซึ่งจะระบุค่าแรงดันไฟฟ้าในการทำงานปกติของโหลดอย่างชัดเจน
การคำนวณโดยใช้พารามิเตอร์ที่รู้จัก
เมื่อทราบความจุพิกัดของหม้อแปลง (kVA) และกระแสโหลด (A) แรงดันไฟฟ้าสามารถคำนวณย้อนหลังได้โดยใช้สูตรกำลัง สูตรการหามาสำหรับระบบเฟสเดียว-คือ:
แรงดันไฟฟ้า (V)=kVA * 1000 / กระแสไฟฟ้า (A)
ตัวอย่างเช่น เมื่อหม้อแปลงขนาด 75 kVA จ่ายพลังงานให้กับโหลด 312.5 แอมแปร์ แรงดันไฟฟ้าโหลดจะถูกคำนวณดังนี้: 75 * 1000 / 312.5=240 โวลต์ วิธีการนี้เหมาะอย่างยิ่งสำหรับการตรวจสอบระบบหรือขั้นตอนการออกแบบโครงการ
วิธีตรวจสอบแรงดันไฟฟ้าทุติยภูมิ-ที่มาจาก: eepower
แรงดันไฟเอาท์พุตของขดลวดทุติยภูมิของหม้อแปลงไฟฟ้าไม่ได้ถูกกำหนดไว้โดยพลการ แต่ถูกกำหนดโดยความสัมพันธ์ทางแม่เหล็กไฟฟ้าพื้นฐานของมัน หลักการสำคัญคืออัตราส่วนแรงดันไฟฟ้าระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิเท่ากับอัตราส่วนการหมุน
สูตรการคำนวณเฉพาะคือ: V2=V1 * (N2 / N1) โดยที่ V1 และ N1 แทนแรงดันไฟฟ้าและจำนวนรอบในขดลวดปฐมภูมิ และ V2 และ N2 แทนแรงดันไฟฟ้าและจำนวนรอบในขดลวดทุติยภูมิ
ตัวอย่างเช่น หม้อแปลงไฟฟ้าที่มีขดลวดปฐมภูมิ 300 รอบและแรงดันไฟฟ้าอินพุต 10 โวลต์ จะมีแรงดันเอาต์พุต 10 โวลต์ หากขดลวดทุติยภูมิมี 150 รอบ
แรงดันไฟขาออกจะเป็น: 10 โวลต์ * (150/300)=5 โวลต์ โดยการปรับอัตราส่วนรอบ สามารถรับแรงดันไฟฟ้าทุติยภูมิที่ต้องการได้
วิธีตรวจสอบแรงดันไฟฟ้าหลัก-ที่มาจาก: อุปกรณ์อิเล็กทรอนิกส์
แรงดันไฟฟ้าหลักของหม้อแปลงสามารถกำหนดได้โดยการทำงานย้อนกลับจากพารามิเตอร์ทางไฟฟ้าทุติยภูมิที่รู้จักตามหลักการอนุรักษ์พลังงาน ความสัมพันธ์หลักคือแรงดันและกระแสในขดลวดปฐมภูมิและทุติยภูมินั้นเป็นสัดส่วนผกผัน
สูตรการคำนวณเฉพาะคือ: แรงดันไฟฟ้าหลัก (V₁)=แรงดันไฟฟ้าทุติยภูมิ (V₂) *(กระแสทุติยภูมิ (I₂) / กระแสปฐมภูมิ (I₁))
ตัวอย่างเช่น หากกระแสไฟทุติยภูมิที่วัดได้คือ 4A และแรงดันไฟฟ้าคือ 10V และทราบว่ากระแสไฟปฐมภูมิคือ 6A เมื่อนำค่าเหล่านี้ไปแทนค่าเหล่านี้ในสูตร จะได้ดังนี้ 10V * (4A / 6A) กลับไปยัง 6.667V ซึ่งให้แรงดันไฟฟ้าในการทำงานที่ต้องการที่ฝั่งปฐมภูมิ วิธีการนี้ให้เครื่องมือที่เป็นประโยชน์สำหรับการออกแบบระบบและการวินิจฉัยข้อผิดพลาด
การใช้ kVA เป็นหน่วยพิกัดสำหรับหม้อแปลงไฟฟ้าถูกกำหนดโดยทั้งคุณลักษณะทางกายภาพและข้อกำหนดทางวิศวกรรม โดยหลักๆ ด้วยเหตุผลดังต่อไปนี้:
สะท้อนถึงความสามารถในการรับน้ำหนักที่แท้จริงของอุปกรณ์
kVA แสดงถึงกำลังไฟฟ้าปรากฏ ซึ่งเป็นผลคูณของแรงดันและกระแส ในฐานะอุปกรณ์ถ่ายโอนพลังงาน ขดลวดและแกนของหม้อแปลงจะต้องทนทานต่อความเครียดรวมจากกระแสและแรงดันไฟฟ้าทั้งหมด โดยไม่ขึ้นกับกำลังไฟฟ้าที่ใช้งานจริงที่ใช้โดยโหลด การใช้ kVA สะท้อนถึงขีดจำกัดทางกายภาพโดยตรง
มั่นใจได้ถึงความเป็นสากลและความปลอดภัย
โหลดที่ต่างกันมีตัวประกอบกำลังที่แตกต่างกัน หากใช้พิกัดกิโลวัตต์ หม้อแปลงตัวเดียวกันอาจมีโหลดเกินเนื่องจากกระแสเพิ่มขึ้นเมื่อเชื่อมต่อกับโหลดแฟกเตอร์-กำลัง{2}}ต่ำ อัตรา kVA ให้เกณฑ์มาตรฐานกำลังการผลิตแบบรวมสำหรับโหลดทุกประเภท โดยพื้นฐานแล้วรับประกันการทำงานที่ปลอดภัยของอุปกรณ์ภายใต้สภาวะต่างๆ
ตรงกับข้อกำหนดการออกแบบระบบ
การตั้งค่าการวางแผนและการป้องกันระบบไฟฟ้าจะขึ้นอยู่กับพารามิเตอร์แรงดันและกระแส การใช้ kVA ซึ่งเป็นหน่วยที่ไม่ขึ้นอยู่กับตัวประกอบกำลัง ช่วยอำนวยความสะดวกให้วิศวกรในการดำเนินการจับคู่ความจุของระบบโดยตรง การคำนวณ-การลัดวงจร และการประสานงานการป้องกัน ช่วยลดความซับซ้อนของกระบวนการออกแบบ
วิธีการสอบเทียบนี้ช่วยให้มั่นใจได้ว่าหม้อแปลงไฟฟ้าสามารถตอบสนองความต้องการพลังงานที่หลากหลาย โดยยังคงอยู่ในช่วงการทำงานที่ปลอดภัยอยู่เสมอ
เหตุใดพิกัดของหม้อแปลงจึงมีหน่วยเป็น kVA แทนที่จะเป็นกิโลวัตต์-ที่มาจาก: theengineeringmindset
หม้อแปลงไฟฟ้าใช้ kVA (กิโลโวลต์-แอมแปร์) แทนกิโลวัตต์ (กิโลวัตต์) เป็นหน่วยความจุ ซึ่งเป็นการตัดสินใจร่วมกันโดยพิจารณาจากคุณลักษณะทางกายภาพและข้อกำหนดการใช้งานทางวิศวกรรม สาเหตุหลักมีดังนี้:
ความต้องการที่สำคัญของการเป็นตัวแทนกำลังการผลิต:
kVA แสดงถึงกำลังไฟฟ้าที่ปรากฏ ซึ่งเป็นผลคูณของแรงดันและกระแสของระบบ ในฐานะที่เป็นอุปกรณ์ส่งพลังงาน แกนของหม้อแปลงและขดลวดจะต้องทนทานต่อโหลดแม่เหล็กไฟฟ้าทั้งหมดภายใต้การกระทำร่วมกันของแรงดันและกระแส การใช้ kVA สะท้อนถึงขีดจำกัดทางกายภาพโดยตรง ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยภายในขีดความสามารถการออกแบบ
ความเป็นอิสระของตัวประกอบกำลัง
kW หมายถึง กำลังไฟฟ้าที่ใช้งานอยู่ ซึ่งเป็นพลังงานที่ใช้จริงในการทำงาน อย่างไรก็ตาม ตัวประกอบกำลัง (สะท้อนถึงประสิทธิภาพการแปลงพลังงาน) ของโหลดจะแตกต่างกันอย่างมาก หากพิกัดเป็นกิโลวัตต์ หม้อแปลงตัวเดียวกันที่เชื่อมต่อกับโหลดแฟกเตอร์-กำลัง-ต่ำจะโอเวอร์โหลดเนื่องจากกระแสรวมที่เพิ่มขึ้น อัตรา kVA เป็นอิสระจากข้อจำกัดของตัวประกอบกำลัง ให้การวัดประสิทธิภาพความจุที่เป็นหนึ่งเดียวและปลอดภัยสำหรับโหลดทุกประเภท
การปฏิบัติจริงในการออกแบบทางวิศวกรรม
การวางแผนระบบไฟฟ้า การกำหนดค่าการป้องกัน และการเลือกอุปกรณ์ ล้วนขึ้นอยู่กับพารามิเตอร์แรงดันและกระแส การใช้ kVA ซึ่งเป็นหน่วยที่ไม่ขึ้นอยู่กับตัวประกอบกำลัง ช่วยให้วิศวกรดำเนินการจับคู่ความจุของระบบและการคำนวณการลัดวงจร-ได้โดยตรง ทำให้กระบวนการออกแบบง่ายขึ้นอย่างมากและปรับปรุงความน่าเชื่อถือของโซลูชัน
วิธีการสอบเทียบนี้ช่วยให้มั่นใจได้ว่าหม้อแปลงสามารถทำงานได้อย่างเสถียรภายใต้สภาวะโหลดต่างๆ ซึ่งเป็นพื้นฐานของการทำงานที่ปลอดภัยและมีประสิทธิภาพของระบบไฟฟ้า

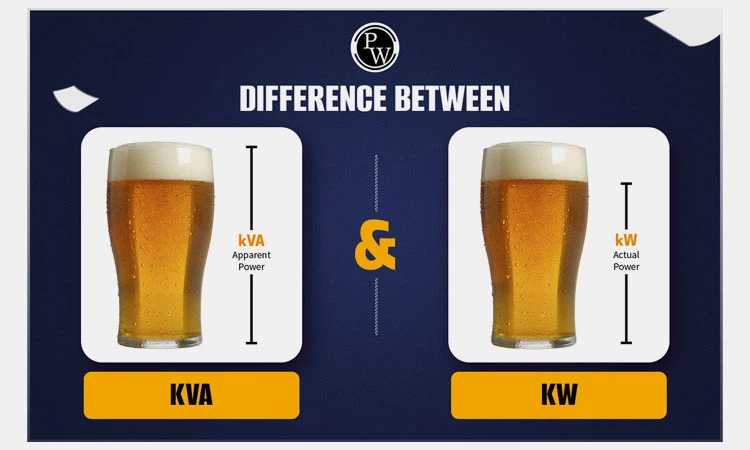

อะไรคือความแตกต่างระหว่าง kVA และ kV-ที่มาจาก: สื่อ
kVA (กิโลโวลต์-แอมแปร์) และ kV (กิโลโวลต์) เป็นปริมาณทางกายภาพที่แตกต่างกันโดยสิ้นเชิงในระบบไฟฟ้า
กิโลโวลต์ (แรงดันไฟฟ้า):วัดความต่างศักย์ เช่น "ความดัน" ที่ขับเคลื่อนการไหลของกระแส มันเป็นพารามิเตอร์สถานะของวงจร
kVA (กำลังไฟฟ้าปรากฏ):วัดความจุพลังงานของอุปกรณ์ มันเป็นผลคูณของแรงดันและกระแส ซึ่งแสดงถึงความจุไฟฟ้าทั้งหมดที่หม้อแปลงหรือเครื่องกำเนิดไฟฟ้าสามารถให้ได้
กล่าวโดยย่อ kV แสดงถึง "ความเข้ม" ของไฟฟ้า ในขณะที่ kVA แสดงถึง "ปริมาณรวม" ของไฟฟ้า ทั้งสองไม่ควรสับสน
ข้อผิดพลาดทั่วไปเมื่อปรับขนาดหม้อแปลงและวิธีการหลีกเลี่ยง-ที่มา: gz-supplies
การเลือกหม้อแปลงที่ไม่เหมาะสมสามารถนำไปสู่การโอเวอร์โหลดและความล้มเหลวในช่วงต้นได้ง่าย ข้อผิดพลาดหลักมีสามประการ ได้แก่ การประเมินความสามารถในการรับน้ำหนักต่ำเกินไป การละเลยความต้องการในการขยายในอนาคต และการละเลยผลกระทบของสภาพแวดล้อมการติดตั้งที่มีต่อการระบายความร้อน
กลยุทธ์การบรรเทาผลกระทบประกอบด้วย: การคำนวณกระแสไฟฟ้าและโหลดที่คาดหวังอย่างแม่นยำ และเผื่อระยะขอบ การเลือกแบบจำลองที่เหมาะสมตามการระบายอากาศในสถานที่และสภาวะอุณหภูมิที่เพิ่มขึ้น และการพัฒนาแผนการตรวจสอบเป็นประจำ ด้วยการวางแผนอย่างเป็นระบบ จึงสามารถปรับปรุงความน่าเชื่อถือและอายุการใช้งานของหม้อแปลงได้อย่างมาก
คุณต้องการหม้อแปลงขนาดใด-แหล่งที่มา: linkwellelectrics
การเลือกความจุของหม้อแปลงที่เหมาะสมต้องมีการประเมินอย่างเป็นระบบ โดยมีขั้นตอนหลักดังต่อไปนี้
คำนวณความต้องการโหลดอย่างแม่นยำ
คำนวณกระแสไฟรวมของอุปกรณ์ไฟฟ้าทั้งหมดโดยคำนึงถึงรอบการทำงานและปัจจัยที่เกิดขึ้นพร้อมกัน นี่จะเป็นพื้นฐานสำหรับการคำนวณภาระ
ยืนยันการจับคู่แรงดันไฟฟ้าของระบบ
ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าที่กำหนดของด้านหลักและรองของหม้อแปลงนั้นสอดคล้องกับระดับแรงดันไฟฟ้าของโครงข่ายไฟฟ้าและอุปกรณ์ไฟฟ้าโดยสมบูรณ์
อนุญาตให้มีความปลอดภัยและการเติบโตในอนาคต
การเลือกควรเป็นไปตามหลักการ "จับคู่ขาขึ้น" ตัวอย่างเช่น เมื่อคำนวณโหลด 90kVA ควรเลือกหม้อแปลงมาตรฐาน 100kVA แทนหม้อแปลง 75kVA ซึ่งจะช่วยป้องกันการเสื่อมสภาพของฉนวนเนื่องจากการโอเวอร์โหลด และยังช่วยเพิ่มความปลอดภัยสำหรับภาระที่เพิ่มขึ้นในอนาคต
การเลือกที่ถูกต้องเป็นข้อกำหนดเบื้องต้นที่สำคัญในการรับประกันการทำงานที่เสถียร-ในระยะยาวของหม้อแปลง และหลีกเลี่ยงปัญหาไฟฟ้าดับโดยไม่คาดคิด
วิธีเลือกขนาดหม้อแปลงที่เหมาะสม-ที่มา: tameson
ต่อไปนี้เป็นประเด็นที่ควรพิจารณา:
ขั้นตอนที่ 1: กำหนดข้อกำหนดพื้นฐาน
ขั้นแรก ให้ยืนยันแรงดันไฟฟ้าเอาท์พุตและความถี่ในการทำงานที่ต้องการ (ปกติคือ 50Hz ในประเทศจีน) และประมาณค่ากระแสโหลดทั้งหมด เหล่านี้เป็นพื้นฐานในการเลือกหม้อแปลงไฟฟ้า
ขั้นตอนที่ 2: วางแผนความจุอย่างมีเหตุผล
กำหนดค่า VA หรือ kVA ที่ต้องการโดยพิจารณาจากกำลังรวมของอุปกรณ์ ขอแนะนำให้เลือกรุ่นที่ใหญ่กว่าค่าที่คำนวณได้เล็กน้อยโดยเหลือระยะขอบไว้ประมาณ 20% ช่วยให้สามารถขยายได้ในอนาคตและทำให้มั่นใจได้ว่าหม้อแปลงทำงานได้อย่างราบรื่น
ขั้นตอนที่ 3: ใส่ใจกับรายละเอียดการติดตั้ง
โปรดใส่ใจกับข้อจำกัดด้านขนาดและความสามารถในการรับน้ำหนัก-ของตำแหน่งการติดตั้งเพื่อให้แน่ใจว่าสามารถติดตั้งหม้อแปลงได้อย่างปลอดภัย พิจารณาอุณหภูมิและความชื้นของสภาพแวดล้อมการทำงานและเลือกระดับการป้องกันที่เหมาะสม
ขั้นตอนที่ 4: สร้างความสมดุลระหว่างต้นทุนและผลประโยชน์
ภายในงบประมาณของคุณ การเลือกรุ่นที่มีประสิทธิภาพมากขึ้นอาจส่งผลให้มีการลงทุนเริ่มแรกสูงขึ้นเล็กน้อย แต่การประหยัดไฟฟ้าในระยะยาว-จะถือว่ามีความสำคัญมาก
ด้วยการพิจารณาอย่างรอบคอบเหล่านี้ คุณจะพบหม้อแปลงที่เหมาะสมที่สุด ทำให้เป็นรากฐานที่สำคัญของระบบของคุณที่เชื่อถือได้และมีเสถียรภาพ
การเลือกหม้อแปลงให้เหมาะกับระบบไฟฟ้าของคุณก็เหมือนกับการเลือกพันธมิตรที่เชื่อถือได้สำหรับการเดินทางของคุณ ตัวเลือกที่เหมาะสมไม่เพียงแต่รับประกันความเสถียรในปัจจุบัน แต่ยังกำหนดความราบรื่นในอนาคตด้วย เมื่อคุณพิจารณาข้อกำหนดด้านโหลดและการพัฒนาในอนาคตอย่างครอบคลุม และเข้าใจความหมายเบื้องหลัง kVA คุณสามารถเลือกหม้อแปลงที่เหมาะสมที่สุดได้อย่างมั่นใจ มันจะปกป้องระบบไฟฟ้าของคุณอย่างเงียบๆ โดยให้การสนับสนุนด้านพลังงานที่เสถียรและเชื่อถือได้สำหรับอุปกรณ์ทั้งหมด หากคุณมีคำถามเพิ่มเติม โปรดติดต่อเรา
