เครื่องปฏิกรณ์แบบ Shunt: คู่มือฉบับสมบูรณ์ในปี 2568

แหล่งที่มาของเครื่องปฏิกรณ์แบบปัดคืออะไร: Teknik

เครื่องปฏิกรณ์แบบ shunt เป็นอุปกรณ์ไฟฟ้าที่สำคัญในอุปกรณ์วงจร . ส่วนใหญ่จะใช้ในระบบการส่งสัญญาณแรงดันสูงเพื่อทำให้แรงดันไฟฟ้าคงที่ภายใต้โหลดที่แตกต่างกัน . ฟังก์ชั่นหลักและโครงสร้างของอุปกรณ์ไฟฟ้า เส้นส่งแรงดันไฟฟ้าสูงทางไกลสามารถดูดซับหรือชดเชยพลังงานปฏิกิริยาในสายเคเบิลซึ่งจะเป็นการปรับปรุงประสิทธิภาพการใช้งานของพลังงานและระบบพลังงานโดยรวม .

เครื่องปฏิกรณ์แบบ shunt เป็นวิธีที่ประหยัดที่สุดในการเชื่อมต่อสายส่งแรงดันไฟฟ้าทางไกลและระบบสายเคเบิล . ข้อได้เปรียบหลัก ได้แก่ :

การปรับปรุงประสิทธิภาพการใช้พลังงานของการส่งผ่านทางไกล

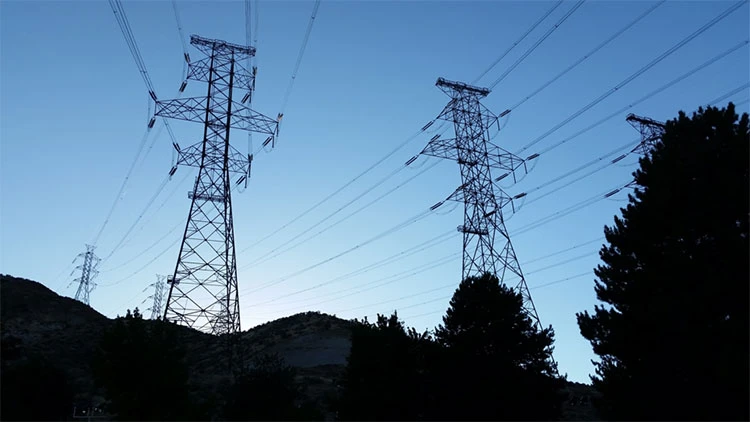

การปรับปรุงประสิทธิภาพการใช้พลังงานของการส่งผ่านทางไกล: Wikimedia

ในสายส่งทางไกลพลังงานปฏิกิริยาถูกสร้างขึ้นเนื่องจากผลกระทบแบบ capacitive ระหว่างเส้นและพื้นดิน . พลังงานปฏิกิริยาทำให้วงจร . เพื่อลดหรือปรับสมดุลการสูญเสียพลังงานดังกล่าว

ความเสถียรของแรงดันไฟฟ้าที่สมดุล

ความเสถียรของแรงดันไฟฟ้าที่สมดุล: MDPI

ในระบบวงจรโหลดต่ำแรงดันไฟฟ้าในสายส่งจะเพิ่มขึ้นและเครื่องปฏิกรณ์แบบปัดสามารถลดแรงดันไฟฟ้าที่เพิ่มขึ้นและรักษาแรงดันไฟฟ้าของสายส่งทั้งหมดภายในช่วงที่ต้องการเพื่อปรับปรุงเสถียรภาพของแรงดันไฟฟ้าของระบบทั้งหมด .}

ปรับด้วยการเปลี่ยนแปลงโหลด

ปรับด้วยการเปลี่ยนแปลงโหลดที่มา: linquip

เนื่องจากระบบการส่งสัญญาณทั้งหมดได้รับผลกระทบจากการเปลี่ยนแปลงโหลดรายวันหรือตามฤดูกาลเครื่องปฏิกรณ์แบบปัดสามารถชดเชยกำจัดหรือปรับตามข้อกำหนดการใช้งานโหลดของผู้ใช้อย่างต่อเนื่องตลอดเวลา . การปรับนี้สามารถทำให้ระบบทั้งหมดทำงานได้ดีขึ้น.

เครื่องปฏิกรณ์แบบแบ่งมีการใช้งานที่หลากหลายรวมถึง:

สายส่งหรือสายเคเบิล

สายส่งหรือสายเคเบิลที่มา: สาย

มันสามารถใช้ในสายส่งและสายเคเบิลชดเชยที่หลากหลายและสามารถดูดซับหรือชดเชยพลังงานปฏิกิริยาในสายส่งหรือสายเคเบิลเพื่อปรับปรุงประสิทธิภาพของระบบพลังงาน .

ระบบแรงดันไฟฟ้าสูงหรือแรงดันสูงพิเศษ

ระบบแรงดันสูงหรือแรงดันสูงพิเศษที่มาจากระบบ: ZMSCABLE

เครื่องปฏิกรณ์แบบ Shunt สามารถใช้ในระบบที่แตกต่างกันเช่นระบบแรงดันไฟฟ้าสูงหรือแรงดันสูงพิเศษ . สามารถปรับสถานะเครือข่ายหรือแรงดันไฟฟ้าเครือข่ายที่มีอยู่ในสภาพแบบไดนามิกและเพิ่มความคงตัวของเครือข่าย .

การก่อสร้างแหล่งที่มาของเครื่องปฏิกรณ์แบบปัดคืออะไร: การศึกษาทางไฟฟ้า

เครื่องปฏิกรณ์แบบ shunt ส่วนใหญ่ใช้โครงสร้างสามลม . ขดลวดทั้งสามนั้นเชื่อมต่อกับดาวและจุดที่เป็นกลางสามารถเข้าถึงได้ . จุดเป็นกลางของมันสามารถเชื่อมต่อกับระบบพื้นดินของอุปกรณ์ที่ใช้เป็นครั้งที่สาม Transformer .

เนื่องจากเครื่องปฏิกรณ์แบบปัดส่วนใหญ่มีสองประเภทเครื่องปฏิกรณ์น้ำมันที่มีน้ำมันกับตู้เก็บน้ำมันและเครื่องปฏิกรณ์แห้งอุปกรณ์เสริมที่ใช้โดยส่วนใหญ่จะรวมถึงวาล์วบรรเทาแรงดันน้ำมันและเครื่องช่วยหายใจอากาศ . อุปกรณ์ป้องกันและอุปกรณ์เสริมของมันคือการระบายความดันน้ำมัน

ลักษณะหลักของเครื่องปฏิกรณ์แบบปัดรวมถึงอิมพีแดนซ์การให้คะแนนความร้อนและระดับเสียง .

ความต้านทาน

เพื่อหลีกเลี่ยงกระแสฮาร์มอนิกภายใต้สภาวะแรงดันไฟฟ้าเกินระบบความต้านทานคงที่ของเครื่องปฏิกรณ์แบบปัดคือ 1 . 5 เท่าของแรงดันไฟฟ้าที่ได้รับการจัดอันดับและความต้านทานนี้จะต้องมีความสมดุลอย่างแม่นยำระหว่างเครื่องปฏิกรณ์สามเฟส

คะแนนความร้อน

แหล่งที่มาของความร้อน: 686

เนื่องจากเครื่องปฏิกรณ์แบบ shunt ทำงานที่ 420 kV อุณหภูมิของมันจะเพิ่มขึ้น . ดังนั้นเพื่อให้แน่ใจว่าเครื่องปฏิกรณ์สามารถทำงานได้อย่างต่อเนื่องที่แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ระดับเสียงการสั่นสะเทือนและเสียง

การสั่นสะเทือนและเสียงระดับเสียง: NTI-Audio

เพื่อให้แน่ใจว่าเสียงและการสั่นสะเทือนของเครื่องปฏิกรณ์แบบปัดในระหว่างการทำงานอย่างต่อเนื่องสามารถลดลงได้มันถูกออกแบบมาเพื่อให้แน่ใจว่าระยะเวลาการสั่นสะเทือนตามธรรมชาติของเกราะที่อยู่อาศัยของเครื่องปฏิกรณ์หรือแอกไม่ได้สั่นสะเทือนเมื่อตื่นเต้นกับความถี่ที่จัดอันดับ .
