เพื่อให้เข้าใจถึงการทำงานและส่วนประกอบของหม้อแปลงไฟฟ้ากำลัง คุณจำเป็นต้องเข้าใจการเชื่อมต่อและสายไฟที่ซับซ้อนของหม้อแปลงไฟฟ้า หม้อแปลงไฟฟ้ากำลังส่งกระแสไฟฟ้าและแรงดันไฟฟ้าไปยังโหลดไฟฟ้าอย่างปลอดภัยและเชื่อถือได้ได้อย่างไร
ผ่านการเชื่อมต่อไฟฟ้าและสายไฟที่เป็นเอกลักษณ์ คู่มือนี้อาจช่วยคุณในทุกสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับการเดินสายหม้อแปลงไฟฟ้า
หม้อแปลงแรงดันไฟฟ้าคืออะไร-ที่มา: LTEC
หม้อแปลงไฟฟ้าประกอบด้วยขดลวดตั้งแต่หนึ่งขดลวดขึ้นไป เป็นส่วนประกอบแบบพาสซีฟที่ถ่ายโอนกระแสไฟฟ้าจากวงจรหนึ่งไปยังอีกวงจรหนึ่ง ด้วยการเปลี่ยนแปลงกระแสในขดลวดใดๆ กระแสจะสร้างฟลักซ์แม่เหล็กที่แตกต่างกันในแกนของหม้อแปลง
อุปกรณ์นี้ซึ่งถ่ายโอนพลังงานไฟฟ้าระหว่างสองวงจรโดยไม่จำเป็นต้องเชื่อมต่อด้วยโลหะ เรียกว่าหม้อแปลงไฟฟ้า ไม่เพียงแต่เปลี่ยนระดับแรงดันไฟฟ้าของกระแสสลับ (AC) แต่ยังประมวลผลสัญญาณต่างๆ ภายในวงจรอีกด้วย
มีคำศัพท์หลายคำที่เกี่ยวข้องกับหม้อแปลงไฟฟ้า ได้แก่:
การเดินสายไฟหม้อแปลงไฟฟ้า
การเดินสายไฟหม้อแปลงไฟฟ้า-ที่มาจาก: บทแนะนำอิเล็กทรอนิกส์-
การเดินสายหม้อแปลงไฟฟ้ากำลังหมายถึงการเชื่อมต่อระหว่างปลายด้านหนึ่งกับเครื่องกำเนิดไฟฟ้าที่โรงไฟฟ้า และปลายอีกด้านหนึ่งกับโหลด
อินพุตและเอาต์พุต
อินพุตและเอาต์พุต-ที่มาจาก: matsusada

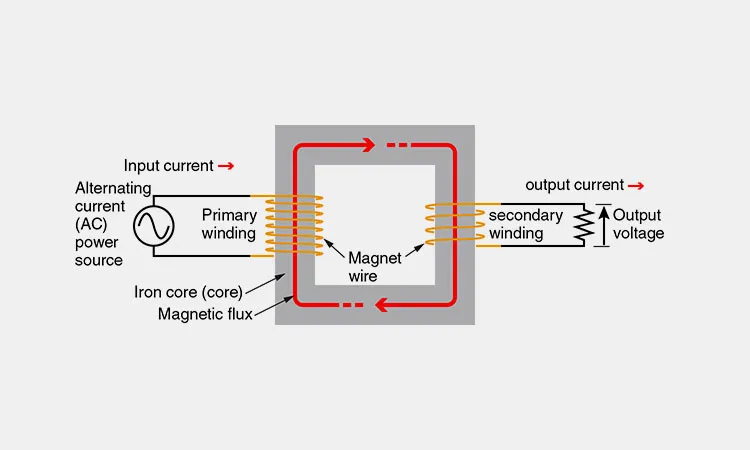

หม้อแปลงมีขั้วอินพุทและเอาท์พุท เทอร์มินัลอินพุตเชื่อมต่อกับแหล่งพลังงาน ในขณะที่เทอร์มินัลเอาต์พุตเชื่อมต่อกับโหลด ขั้วอินพุทของหม้อแปลงไฟฟ้าเป็นขดลวดปฐมภูมิ ในขณะที่ขั้วเอาท์พุทเป็นขดลวดทุติยภูมิ
การเดินสายหม้อแปลงแบบเฟสเดียว-และ-แบบสามเฟส
การเดินสายไฟหม้อแปลงเฟสเดียว-และสาม-ที่มาจาก: ucarecdn
หม้อแปลงไฟฟ้าได้รับการออกแบบสำหรับการเดินสายเฟสเดียว-และสาม- การเดินสายแบบเฟสเดียว-หมายความว่าหม้อแปลงจะรับพลังงานเฟสเดียวเท่านั้นและจ่ายให้กับโหลดเฟสเดียว-
การเดินสายแบบสาม-หมายความว่าหม้อแปลงสามารถรองรับกำลังไฟสามเฟสและรับอินพุตที่แตกต่างกันสามแบบเพื่อจ่ายโหลดที่แตกต่างกันสามเฟส เอาต์พุตยังประกอบด้วยตัวนำไฟฟ้าสามตัวที่แตกต่างกัน
การทำเครื่องหมายเทอร์มินัลและรหัสสี
เครื่องหมายที่ขั้วต่อและรหัสสี-ที่มา: nassaunationalcable
เพื่ออำนวยความสะดวกในการสื่อสารที่สอดคล้องกันระหว่างแผนกต่างๆ ของผู้ผลิตเดียวกันหรือระหว่างผู้ผลิตที่แตกต่างกัน หม้อแปลงจะถูกทำเครื่องหมายด้วยเครื่องหมายขั้วต่อสำหรับการเชื่อมต่อและรหัสสี-ที่แตกต่างกัน ประเทศและผู้ผลิตต่างๆ จะใช้รหัสสีเฉพาะเพื่อแยกแยะตำแหน่งและขั้วต่อต่างๆ บนหม้อแปลงไฟฟ้า
ตำแหน่งการเชื่อมต่อ
ตำแหน่งการเชื่อมต่อ-ที่มาจาก: allaboutcircuits

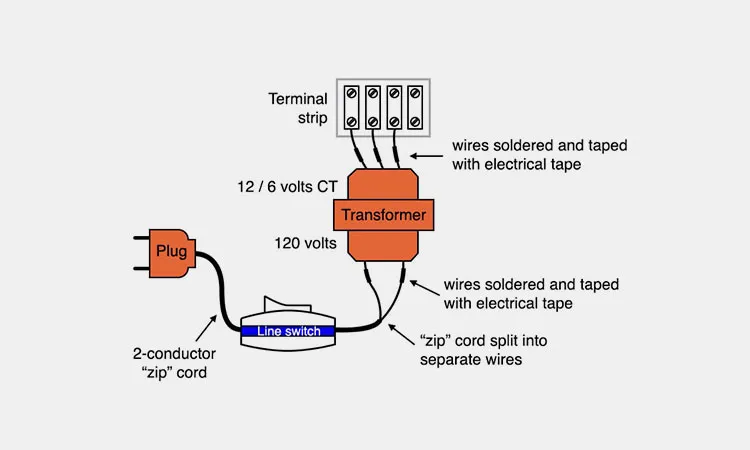

ขั้วอินพุตของหม้อแปลงไฟฟ้าทั่วไปเรียกว่า H1 และ H2 สิ่งเหล่านี้คือขั้วของขดลวดปฐมภูมิและสามารถรับอินพุตแบบสดได้ ขั้วต่อเอาต์พุตเรียกว่า X1 และ X2 ตั้งอยู่บนขดลวดทุติยภูมิของหม้อแปลงไฟฟ้า
การเชื่อมต่อที่ไม่เหมาะสมหรือข้อผิดพลาดระหว่างการออกแบบ การผลิต และการติดตั้งหม้อแปลงไฟฟ้ากำลังอาจทำให้สูญเสียพลังงาน ความผันผวนของแรงดันไฟฟ้า และอายุการใช้งานของอุปกรณ์สั้นลง วิธีการเชื่อมต่อที่เหมาะสมสามารถป้องกันปัญหาเหล่านี้ได้ วิธีการเชื่อมต่อหม้อแปลงไฟฟ้าที่เหมาะสม ได้แก่ :
วิธีการเดินสายไฟหม้อแปลงเฟสเดียว-
-วิธีการเดินสายไฟหม้อแปลงเฟสเดียว-ที่มาจาก: เทคโนโลยีไฟฟ้า
หม้อแปลงเฟสเดียว-ประกอบด้วยตัวนำหนึ่งเฟสและตัวนำนิวทรัลหนึ่งตัว ตัวนำที่เป็นกลางเชื่อมต่อกับเส้นกลางทั่วไปเป็นหลัก ในด้านแหล่งจ่ายไฟ ขดลวดสองขดลวดของหม้อแปลงเฟสเดียว-จะต่อสายดิน ในขณะที่อีกด้านหนึ่ง ขดลวดเดียวเท่านั้นที่ต่อสายดิน โดยมีขดลวดหนึ่งขดลวดเชื่อมต่อกับโหลด
- นำไปสู่แต่ละด้าน
สายแต่ละด้านช่วยให้แรงดันไฟฟ้าไหลเวียนภายในวงจร ช่วยปกป้องขดลวด
- การเชื่อมต่อแบบ Dual Winding Series
ในสถานการณ์ที่มีแรงดันและกระแสสูง การเชื่อมต่อซีรีย์ขดลวดคู่สามารถเชื่อมต่อโหลดและแหล่งจ่ายไฟเป็นอนุกรม เพิ่มแรงดันเอาต์พุตและลดกระแสอินพุต
หม้อแปลงไฟฟ้าสาม-เฟสประกอบด้วยตัวนำสามตัว หนึ่งในนั้นคือตัวนำที่เป็นกลาง วิธีการเชื่อมต่อนี้สามารถรองรับโหลดที่สูงขึ้นได้อย่างมีประสิทธิภาพมากขึ้น โดยทั่วไปจะเชื่อมต่อในรูปแบบเดลต้าหรือแบบดาว
เดลต้าคอนเนคชั่น
Delta Connection-ที่มา: maddox
หม้อแปลงไฟฟ้ากำลังที่มีการเชื่อมต่อแบบเดลต้าจะมีปลายขดลวดแต่ละด้านเชื่อมต่อกัน ทำให้เกิดเป็นวงสามเหลี่ยมปิด
ไวย์คอนเน็คชั่น
Wye Connection-ที่มา: maddox
ปลายแต่ละด้านของคอยล์เชื่อมต่อกับจุดศูนย์กลางทั่วไป ช่วยให้สามารถกระจายพลังงานได้อย่างมีประสิทธิภาพในระยะทางไกลพร้อมทั้งลดการสูญเสียพลังงานให้เหลือน้อยที่สุด
โดยทั่วไปหม้อแปลงไฟฟ้ากำลังจะประกอบด้วยตู้หนึ่งตู้ขึ้นไป มีขนาดใหญ่ และหนักหลายร้อยปอนด์ ดังนั้นการดำเนินการใดๆ อาจส่งผลให้เกิดอุบัติเหตุร้ายแรงและแม้กระทั่งความเสียหายต่อสิ่งแวดล้อม ในระหว่างขั้นตอนการเดินสายไฟ ต้องปฏิบัติตามหลักเกณฑ์ด้านความปลอดภัยหลายประการ ได้แก่:
อุปกรณ์ป้องกัน
อุปกรณ์ป้องกัน-ที่มา: powerandcables
คนงานต้องเตรียมและสวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) รวมถึงแว่นตาและถุงมือ อุปกรณ์สายไฟต้องมีฉนวนอย่างเหมาะสมเพื่อป้องกันไฟฟ้าลัดวงจรที่อาจทำร้ายคนงานได้
ปิดเครื่อง
ปิดเครื่อง-ที่มาจาก: ป้ายความปลอดภัย
ก่อนเชื่อมต่อหม้อแปลง ตรวจสอบให้แน่ใจว่าได้ปิดเครื่องแล้วและไม่มีการสร้างไฟฟ้า ห้ามทำการเชื่อมต่อไฟฟ้าใดๆ ในระหว่างขั้นตอนการเดินสายไฟ ตรวจสอบให้แน่ใจว่าไม่มีการเชื่อมต่อทางไฟฟ้าและโหลดไฟฟ้าไม่ทำงาน
การปฏิบัติตามกฎระเบียบระหว่างประเทศ
ก่อนเชื่อมต่อหม้อแปลงไฟฟ้า ให้ตรวจสอบว่าแผนภาพการเดินสายไฟมีความชัดเจนและปลอดภัย และเป็นไปตามมาตรฐานสากลและข้อบังคับทางกฎหมาย
เครื่องมือที่เหมาะสม
ก่อนเชื่อมต่อหม้อแปลง ต้องแน่ใจว่าใช้เครื่องมือเชื่อมต่อที่ได้รับอนุมัติ มีประสิทธิภาพ และเชื่อถือได้ เพื่อให้แน่ใจว่าจะไม่เป็นอันตรายต่อผู้ปฏิบัติงาน
ตอนนี้เราได้เรียนรู้เกี่ยวกับมาตรการป้องกันและความปลอดภัยแล้ว เรามาพูดคุยถึงวิธีเชื่อมต่อหม้อแปลงไฟฟ้าเฟสเดียว-และสาม-กัน ขั้นตอนประกอบด้วย:
การระบุประเภทหม้อแปลงไฟฟ้ากำลัง
การระบุประเภทหม้อแปลงไฟฟ้ากำลัง-ที่มาจาก: maddox
ก่อนเชื่อมต่อ ต้องแน่ใจว่าได้ระบุประเภทของหม้อแปลงไฟฟ้าให้ชัดเจน: เฟสเดียว-หรือสาม-เฟส และทำความเข้าใจว่าเป็นหม้อแปลงแบบขั้น-ขึ้นหรือลง- หม้อแปลงยังจัดประเภทเป็นประเภท-แห้งหรือแบบจุ่มน้ำมัน- ขั้นตอนจะแตกต่างกันไปขึ้นอยู่กับประเภทของหม้อแปลงไฟฟ้า
การตั้งค่าการเดินสายไฟล่วงหน้า-
ก่อนเดินสายไฟ ให้พิจารณาไซต์ของคุณอย่างรอบคอบ พิจารณาว่ามีการติดตั้งหม้อแปลงอย่างเหมาะสมและปลอดภัยหรือไม่ และมีพื้นที่เพียงพอที่จะรองรับหรือไม่
การระบุเครื่องหมายของหม้อแปลง
การระบุเครื่องหมาย Transformer -ที่มาจาก: daelimtransformer
เครื่องหมายหม้อแปลงประกอบด้วย H1 และ H2 และ X1 และ X2 สิ่งเหล่านี้บ่งบอกถึงขั้วอินพุตและเอาต์พุตตามลำดับ
การปิดเครื่อง
การปิดเครื่อง-ที่มาจาก: thespruce
ปิดเครื่องทุกครั้งก่อนที่จะเชื่อมต่อสิ่งใดๆ เพื่อให้แน่ใจว่าไฟฟ้าทั้งหมดถูกปิดและไม่มีไฟฟ้าอยู่ในวงจร
การเดินสายไฟหม้อแปลง
การเดินสายไฟหม้อแปลงไฟฟ้า-ที่มาจาก: monolithicpower
เชื่อมต่อหม้อแปลงตามลำดับที่กำหนด:
- ขั้นแรก: เชื่อมต่อสายเฟสเดียว-เข้ากับขั้วอินพุต H1 และ H2
- ประการที่สอง: เชื่อมต่อหม้อแปลงเข้ากับสายกราวด์ ซึ่งมักจะมีเครื่องหมาย G หรือ GND ขั้นตอนที่ 3: เชื่อมต่อขั้วเอาต์พุตของหม้อแปลงเข้ากับสายไฟโหลด X1 หรือ X2
- เมื่อทำการเชื่อมต่อเหล่านี้ ให้พิจารณาขั้วของสายไฟเฟสเดียว-ของหม้อแปลง ขั้วนี้หมายถึงทิศทางของแรงดันไฟฟ้าที่ผ่านขดลวดหม้อแปลง
วิธีต่อสายไฟหม้อแปลงไฟฟ้า 480V ถึง 120V-ที่มา: ช่างไฟฟ้า
- การเดินสายไฟหม้อแปลงไฟฟ้า 480 โวลต์เข้ากับระบบ 120 โวลต์เป็นกระบวนการที่ไม่ซับซ้อน
- ขั้นแรก ให้ติดป้ายขั้วอินพุตของหม้อแปลงไฟฟ้า H1 และ H2
- จากนั้น นำสายไฟสองเส้นจากโรงไฟฟ้า 480 โวลต์มาเชื่อมต่อสายหนึ่งเข้ากับขั้ว H1 และอีกเส้นหนึ่งเข้ากับขั้ว H2
- นอกจากนี้ ให้เชื่อมต่อเอาต์พุตของหม้อแปลงเข้ากับโหลดไฟฟ้า 120 โวลต์ เชื่อมต่อสายไฟทั้งสองเส้นจากโหลดไฟฟ้าเข้ากับขั้วเอาต์พุตของหม้อแปลง X1 และ X2
วิธีต่อสายไฟหม้อแปลงไฟฟ้า 480V ถึง 240V-ที่มา: ช่างไฟฟ้า
- นำสายไฟสองเส้นจากโรงไฟฟ้า 480 โวลต์มาเชื่อมต่อเข้ากับขั้ว H1 และ H2 ของหม้อแปลง
- นอกจากนี้ ให้เชื่อมต่อเอาต์พุตของหม้อแปลงเข้ากับโหลดไฟฟ้า 240 โวลต์ จากนั้นเชื่อมต่อสายไฟสองเส้นของโหลดเข้ากับขั้วเอาต์พุต X1 และ X2 ของหม้อแปลงแรงดันไฟฟ้า ตามลำดับ
หม้อแปลงไฟฟ้ากำลังสาม-สามารถเชื่อมต่อในรูปแบบเดลต้าหรือสตาร์ก็ได้ ในหม้อแปลงที่เชื่อมต่อแบบเดลต้า- ปลายคอยล์แต่ละด้านจะเชื่อมต่อกับจุดศูนย์กลางร่วม ทำให้เกิดเป็นรูปสามเหลี่ยมปิด ในหม้อแปลงที่เชื่อมต่อแบบไวย์- ปลายคอยล์แต่ละด้านจะเชื่อมต่อกับจุดศูนย์กลางร่วม
การเดินสายไฟของหม้อแปลงในการกำหนดค่าเดลต้าคืออะไร-ที่มา: พอร์ทัล-วิศวกรรมไฟฟ้า-
การกำหนดค่าหม้อแปลงเดลต้าไม่มีจุดที่เป็นกลางหรือเส้นที่เป็นกลาง การเชื่อมต่อหม้อแปลงนี้เหมาะสำหรับการใช้งาน-กำลังสูงสามเฟส- เช่น มอเตอร์อุตสาหกรรมและเครื่องจักรขนาดใหญ่ ขั้นตอนสำหรับการเชื่อมต่อแบบเดลต้ามีดังนี้:
- ประการแรก หม้อแปลงไฟฟ้ากำลังสาม-มีขั้วต่อสองขั้วสำหรับแรงดันไฟฟ้าแต่ละเฟส โดยมีขดลวดสามเส้นและขั้วต่อหกขั้ว ที่ด้านแรงดันไฟฟ้าสูง- มีสามเฟส: A, B และ C เฟส A ประกอบด้วยเทอร์มินัล H1 และ H2 เฟส B ประกอบด้วยเทอร์มินัล H3 และ H4 และเฟส C ประกอบด้วยเทอร์มินัล H5 และ H6 ในด้านแรงดันไฟฟ้าต่ำ- X1 และ X2 ประกอบด้วยเฟส A, X3 และ X4 ประกอบด้วยเฟส B และ X5 และ X6 ประกอบด้วยเฟส C
- ประการที่สอง คุณต้องเชื่อมต่อ H2 กับ H3, H4 กับ H5 และ H6 กับ H1
- จากนั้นคุณจะต้องเชื่อมต่อสาย 1 กับ H1, สาย 2 ถึง H3 และสาย 3 ถึง H5 เพื่อสร้างวงจรเดลต้า
- จากนั้น เชื่อมต่อเฟส A กับเทอร์มินัล X1, เฟส B กับเทอร์มินัล X3 และเฟส C กับเทอร์มินัล X5 เชื่อมต่อเพื่อสร้างวงจรเดลต้า
การเดินสายไฟของหม้อแปลงไฟฟ้าในการกำหนดค่า Wye คืออะไร-ที่มา: maddox
หม้อแปลงไฟฟ้ากำลังสามเฟส-ที่เชื่อมต่อกันแบบดาวประกอบด้วยจุดที่เป็นกลางและตัวนำที่เป็นกลาง นั่นคือปลายด้านหนึ่งของหม้อแปลงเชื่อมต่อกับจุดที่เป็นกลางทั่วไปและปลายอีกด้านหนึ่งของขดลวดเชื่อมต่อกับตัวนำสาย ขั้นตอนเฉพาะมีดังนี้:
- ประการแรก หม้อแปลงไฟฟ้ากำลังสาม-มีขั้วต่อสองขั้วสำหรับแรงดันไฟฟ้าแต่ละเฟส โดยมีขดลวดสามเส้น ส่งผลให้มีขั้วต่อทั้งหมดหกขั้ว ที่ด้านแรงดันไฟฟ้าสูง- มีสามเฟส: A, B และ C เฟส A รวมเทอร์มินัล H1 และ H2, เฟส B รวมเทอร์มินัล H3 และ H4 และเฟส C รวมเทอร์มินัล H5 และ H6 ด้านแรงดันไฟฟ้าต่ำ-ประกอบด้วยเฟส A ของ X1 และ X2, เฟส B ของ X3 และ X4 และเฟส C ของ X5 และ X6
- ประการที่สอง คุณต้องเชื่อมต่อปลายด้านหนึ่งของขดลวดแต่ละอันเข้าด้วยกัน เชื่อมต่อปลายด้านหนึ่งของ H2, H4 และ H6 เข้ากับจุดร่วม โดยสร้างเป็นรูปตัว Y จุดนี้เป็นจุดร่วมหรือจุดที่เป็นกลาง
- จากนั้นคุณสามารถเชื่อมต่อปลายที่เหลือของขดลวดทั้งสามเข้ากับแหล่งจ่ายไฟขาเข้า: H1 ไปยังสาย 1, H3 ไปยังสาย 2 และ H5 ไปยังสาย 3
- ในที่สุด สำหรับการพันขดลวดทุติยภูมิ คุณสามารถเชื่อมต่อ X2 กับ X4 และ X6 ซึ่งจะกลายเป็นจุดที่เป็นกลาง เชื่อมต่อเฟส A กับเทอร์มินัล X1, เฟส B กับเทอร์มินัล X3 และเฟส C กับเทอร์มินัล X5
เคล็ดลับในการแก้ปัญหาสำหรับการเดินสายไฟหม้อแปลงคืออะไร-ที่มา: wavex
หากสายไฟชำรุด ควรแก้ไขอย่างไร? คุณสามารถ:
ตรวจสอบการเชื่อมต่อพื้นฐาน
หากกำลังเอาต์พุตของหม้อแปลงไม่เพียงพอ ให้ตรวจสอบการเชื่อมต่อพื้นฐาน ประการที่สอง ฟิวส์ขาดหรือสายไฟหลวมอาจเป็นสาเหตุ ตรวจสอบให้แน่ใจว่าสายเคเบิลอินพุตและเอาต์พุตของหม้อแปลงทั้งหมดเชื่อมต่ออย่างแน่นหนา และตรวจสอบว่าแรงดันไฟฟ้าของระบบเป็นปกติ
ความร้อนสูงเกินไป
ความร้อนสูงเกินไปอาจทำให้เกิดเสียงหึ่ง จำกัดการไหลเวียนของอากาศ และลดภาระของระบบ ถัดไป ตรวจสอบว่าขันโบลต์แน่นแล้วและสายไฟมีการต่อสายดินอย่างเหมาะสม
ข้อผิดพลาดในการเดินสายไฟ
ข้อผิดพลาดในการเดินสายไฟอาจทำให้หม้อแปลงไฟฟ้าขัดข้องได้ง่าย หากคุณได้กลิ่นไหม้หรือภายในตัวเครื่องเปลี่ยนสี แสดงว่าหม้อแปลงภายในเสียหาย ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าอินพุตของหม้อแปลงสอดคล้องกับแรงดันไฟฟ้าที่กำหนด การกำหนดค่าสายไฟและขั้วถูกต้อง และใช้ขนาดสายไฟที่ถูกต้องสำหรับโหลด
-การติดตั้งหม้อแปลงที่ไซต์งานมีความซับซ้อน และจำเป็นต้องมีข้อควรระวังด้านความปลอดภัยสำหรับ-การติดตั้งครั้งแรก ต่อไปนี้เป็นขั้นตอนการเดินสายไฟและการติดตั้งหม้อแปลงไฟฟ้า:
ฝั่งหลัก
ฝ่ายหลัก-ที่มาจาก: อำนาจเสาหิน
ด้านหลักคือด้านอินพุตของหม้อแปลง คุณต้องเชื่อมต่อด้านหลักเข้ากับแหล่งจ่ายไฟ
ด้านรอง
ฝั่งรอง-ที่มาจาก: อิเล็กทรอนิกส์
ด้านทุติยภูมิคือด้านเอาท์พุตของหม้อแปลง มีหน้าที่ส่งกำลังไปยังโหลด เช่น อุปกรณ์ที่เชื่อมต่อกับโหลด
สายดิน
สายกราวด์-ที่มาจาก: การควบคุม
สายดินเป็นสายนิรภัย เป็นการต่อสายดินกับหม้อแปลงไฟฟ้าโดยเจตนา เพื่อให้มั่นใจว่าในกรณีที่ไฟฟ้าลัดวงจร กระแสไฟฟ้าลัดจะไม่ไหลผ่านใครก็ตามที่สัมผัสกับอุปกรณ์ไฟฟ้าที่เป็นอันตรายหรือกล่องจ่ายไฟ
